Поиск неисправностей по кодам (DTC): P0706

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

DTC P0706:

Датчик режимов трансмиссии (открыт)

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель. Запустите двигатель, разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кода P0706 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 4 и проведите проверку заново.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте работу датчика режимов коробки передач.

Проверка показала, что все в порядке?

ДА	-	Подсоедините разъем переключателя режимов трансмиссии, затем перейдите к Этап 8 .
НЕТ	-	Замените датчик режимов трансмиссии, затем перейдите к Этап 38 .

Проверьте регулировку провода управления.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Запустите двигатель. Запустите двигатель, разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кода P0706 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 13 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 11 и проведите проверку заново.■

Переместите рычаг селектора в положение D и проверьте сигналы выключателей A/T D и Forward (ATP FWD) в списке данных автоматической трансмиссии, используя диагностический прибор HDS.

Выключатели A/T D и Forward (ATP FWD) включены?

ДА	-	7-ступенчатая трансмиссия: Перейдите к Этап 14 . 5-ступенчатая трансмиссия: Перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 22 .

Переместите рычаг селектора в положение D3 и проверьте сигналы выключателей A/T D3 и Forward (ATP FWD) в списке данных автоматической трансмиссии, используя диагностический прибор HDS.

Выключатели A/T D3 и Forward (ATP FWD) включены?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Перейдите к Этап 22 .

Переместите рычаг селектора в положение 2 и проверьте сигналы выключателей A/T 2-1 и Forward (ATP FWD) в списке данных автоматической трансмиссии, используя диагностический прибор HDS.

Выключатели A/T 2-1 и Forward (ATP FWD) включены?

ДА	-	Перейдите к Этап 17 .
НЕТ	-	Перейдите к Этап 22 .

Переместите рычаг селектора в положение S и проверьте сигналы выключателей A/T S и Forward (ATP FWD) в списке данных автоматической трансмиссии, используя диагностический прибор HDS.

Выключатели A/T S и Forward (ATP FWD) включены?

ДА	-	Перейдите к Этап 17 .
НЕТ	-	Перейдите к Этап 22 .

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель. Запустите двигатель, разгоните автомобиль в режиме D до скорости 40 км/ч, затем снизьте скорость и остановите колеса.

Проследите OBD статус (статус бортовой диагностики) для кода P0706 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 22 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 20 и проведите проверку заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините разъем переключателя режимов трансмиссии.

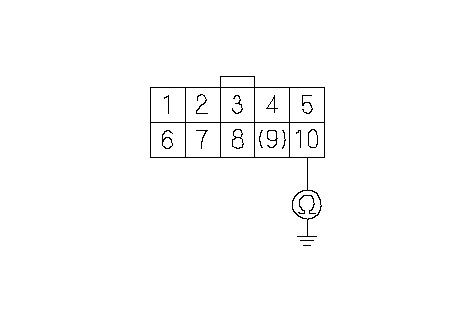

Проверьте неразрывность соединения между клеммой № 10 разъема переключателя режимов трансмиссии и "массой".

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 25 .
НЕТ	-	Устраните разрыв провода между переключателем режимов передач трансмиссии и "массой" (G101), или восстановите "массу" (G101), затем переходите к Этап 37 .

Включите зажигание, повернув ключ в положение ON (II).

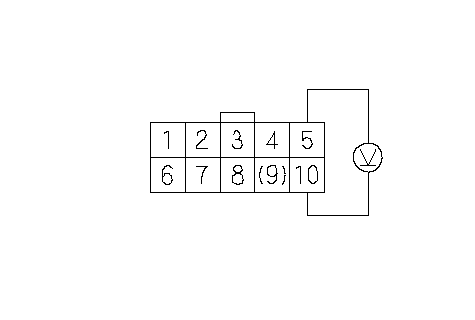

Измерьте напряжение между клеммами № 5 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 27 .
НЕТ	-	Устраните разрыв в проводе между датчиком режимов трансмиссии и клеммой B29 разъема блока РСМ, затем перейдите к Этап 37 .

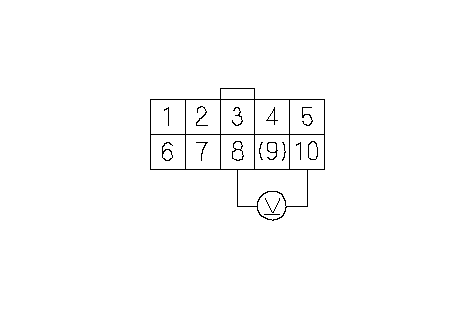

Измерьте напряжение между клеммами № 8 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	7-ступенчатая трансмиссия: Перейдите к Этап 28 . 5-ступенчатая трансмиссия: Перейдите к Этап 30 .
НЕТ	-	Устраните разрыв в проводе между датчиком режимов трансмиссии и клеммой B22 разъема блока РСМ, затем перейдите к Этап 37 .

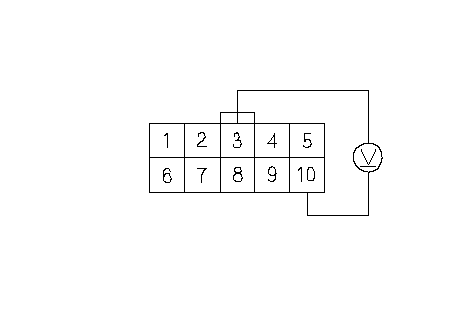

Измерьте напряжение между клеммами № 3 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 29 .
НЕТ	-	Устраните разрыв в проводе между датчиком режимов трансмиссии и клеммой B16 разъема блока РСМ, затем перейдите к Этап 37 .

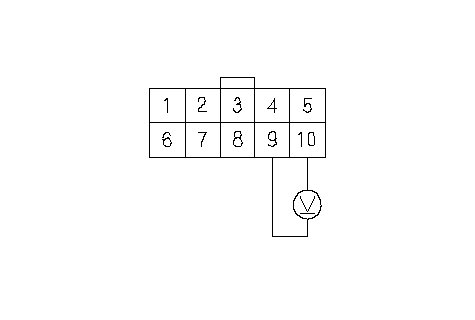

Измерьте напряжение между клеммами № 9 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 31 .
НЕТ	-	Устраните разрыв в проводе между датчиком режимов трансмиссии и клеммой B17 разъема блока РСМ, затем перейдите к Этап 37 .

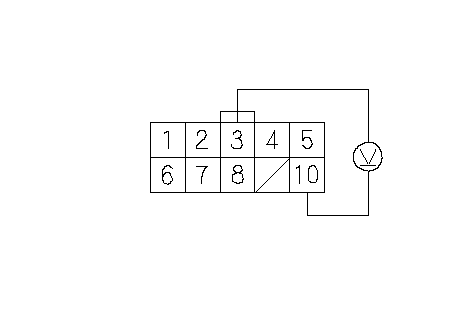

Измерьте напряжение между клеммами № 3 и № 10 разъема переключателя режимов трансмиссии.

Напряжение есть?

ДА	-	Перейдите к Этап 31 .
НЕТ	-	Устраните разрыв в проводе между датчиком режимов трансмиссии и клеммой B16 разъема блока РСМ, затем перейдите к Этап 37 .

Подсоедините разъем переключателя режимов трансмиссии.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ.

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель, разгоните автомобиль в режиме D до скорости 48 км/ч. Замедлите и остановите колеса.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0706?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 36 .

Проследите OBD статус (статус бортовой диагностики) для кода P0706 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если выводятся какие-либо другие коды DTC в Этап 35 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM. Если было обновлено программное обеспечение модуля PCM, замените модуль PCM на заведомо исправный, затем повторите проверку. Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 34 и проведите проверку заново.

Подсоедините разъем переключателя режимов трансмиссии.

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Поднимите переднюю часть автомобиля, убедившись, что он надежно поддерживается и позвольте передним колесам свободно вращаться. Или поднимите автомобиль на подъемник.

Запустите двигатель, разгоните автомобиль в режиме D до скорости 48 км/ч. Замедлите и остановите колеса.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P0706?

ДА	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 42 .

Проследите OBD статус (статус бортовой диагностики) для кода P0706 в меню DTCs/Зафиксированных данных в меню АКП (A/T Mode Menu) на успех/неуспех теста.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если выводятся какие-либо другие коды DTC в Этап 41 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Проверьте плохой контакт или ослабление крепления клемм на переключателе режимов передач трансмиссии и компьютере PCM, затем перейдите к Этап 1 . Если на экране HDS высвечивается NOT COMPLETED (проверка не завершена), вернитесь к Этап 40 и проведите проверку заново.
