Замена тормозного усилителя
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
Модель ПРК
-
-
-
-
-
-

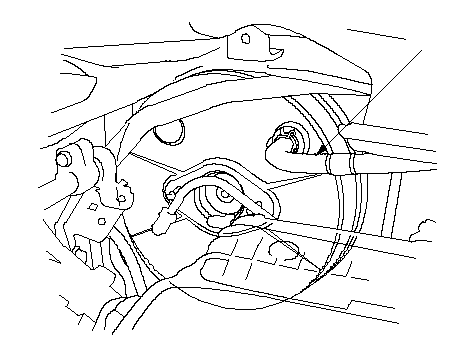

Отсоедините вакуумный шланг (А) усилителя тормозов.
|
A
}
|
-

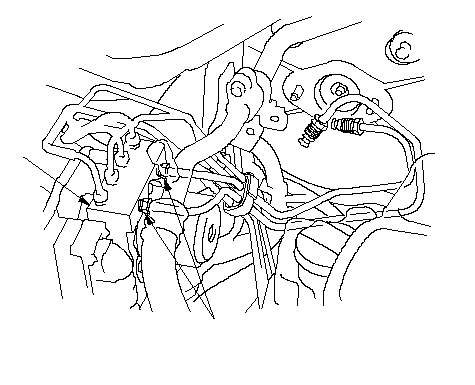

Отсоедините тормозные трубопроводы (А) от блока управления-модулятора ABS (В).
-
|
B
A
15 N·m
(1.5 kgf·m)
}
|
-

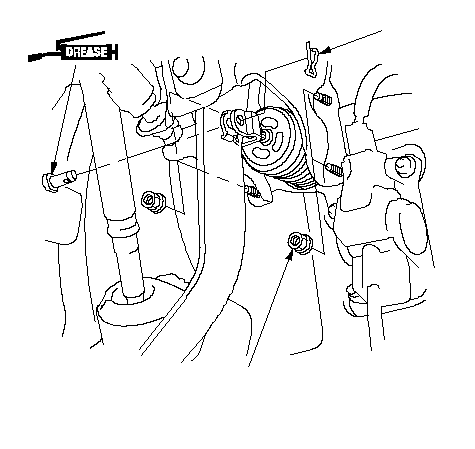

Снимите стопорный штифт (А) и штифт шарнира (В), затем отсоедините вилку на штоке от педали тормоза.
-
Отверните гайки крепления вакуумного усилителя (С).
|
A
B
C
8 x 1.25 mm
13 N·m
(1.3 kgf·m)
}
|
-

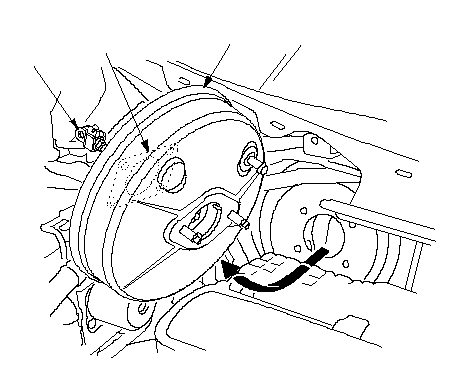

Сдвиньте усилитель тормоза (А) вперед, затем поверните его вилкой (В) в сторону водителя.
-
При снятии не повредите корпус усилителя и резьбу на крепежных шпильках.
-
Будьте осторожны, чтобы не повредить и не погнуть трубопроводы тормозной системы или другие шланги и провода.
-
Выньте гидроусилитель тормозов из моторного отсека.
ПРИМЕЧАНИЕ: Установите новую прокладку (С) при сборке.
-
Установите гидроусилитель в порядке выполнения операций, обратном снятию. Обратите внимание на следующее:
|
B
A
C
Заменить.
}
|
