Регулировка педали тормоза и датчика положения педали тормоза
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Высота педали
-
-

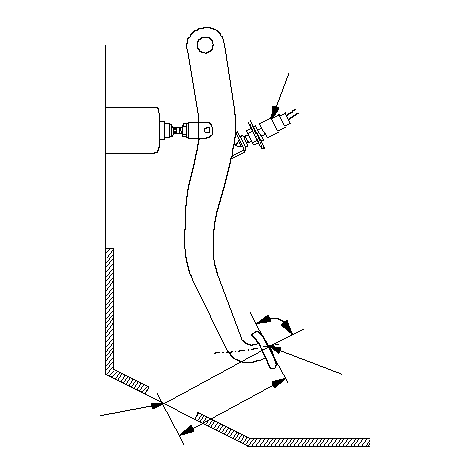

Поверните выключатель сигнала торможения (А) против часовой стрелки и вытяните его таким образом, чтобы шток выключателя не касался тормозной педали.
-
Отодвиньте коврик и найдите прорезь (B) в изоляционном материале. Измерьте высоту положения педали (C) в центре ее накладки (D) по отношению к полу без изолирующего покрытия.
|
Номинальная высота положения педали (при снятом коврике):
|
|
|
МКП:
|
139 мм
|
|
|
АКП :
|
138 мм
|
|
A
D
B
C
90 °
}
|
-

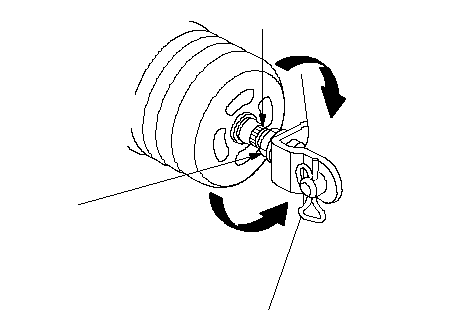

Ослабьте контргайку (А) на штоке вакуумного усилителя и вращайте шток (В) пассатижами, чтобы добиться правильного положения педали относительно пола. После регулировки, затяните контргайку. Никогда не регулируйте положение педали по высоте засчет перемещения штока вакуумного усилителя.
|
B
A
15 N·m
(1.5 kgf·m)
Поднимите
педаль
Опустите
педаль
}
|
|
Регулировка выключателя сигнала торможения
-
Поднимите рукой педаль тормоза. Нажмите на выключатель сигнала торможения таким образом, чтобы его шток полностью вошел внутрь (резьбовая часть (А) соприкоснулась с площадкой (В) на педали). Затем поверните датчик на 45 ° по часовой стрелке, чтобы зафиксировать его. При фиксации датчика положения педали тормоза зазор между датчиком и накладкой автоматически устанавливается на 0,7 мм. Убедитесь, что стоп-сигналы гаснут после того, как тормозная педаль отпущена.
-
Установите снятые детали в порядке, обратном снятию.
-
Проверьте свободный ход тормозной педали.
|
0.7 mm
A
B
}
|
|
Свободный ход педали
-

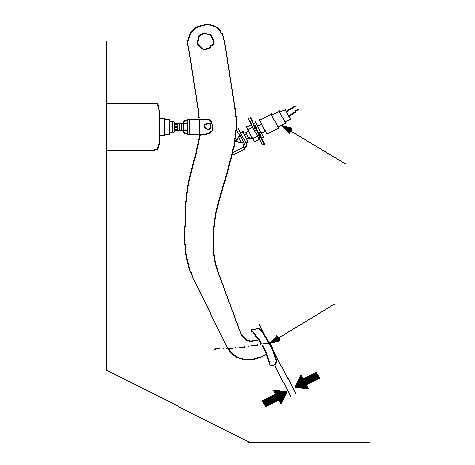

Поверните ключ зажигания в положение LOCK (0). Измерьте свободный ход (А) накладки педали (В), нажимая педаль тормоза рукой. Если значение свободного хода педали тормоза не соответствует нормативному значению, то отрегулируйте положение выключателя сигнала торможения (С). Недостаточное значение свободного хода педали может вызвать неполное растормаживание колес.
|
A
B
C
}
|
