Поиск неисправностей VSA по кодам DTC: 86-71

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC 86-71:

Неисправность связи F-CAN с датчиком курсового угла/поперечного и продольного ускорения автомобиля

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC 86-71 высвечивается?

ДА	-	Если код DTC 86-01 выводится на дисплей в то же время, приступите к поиску неисправностей по коду DTC 86-01. Если код 86-01 не высвечивается, перейдите к Этап 4 .
НЕТ	-	Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC. Если код DTC не показывается, неисправность пропадающая, система в данный момент работает. Проверьте надежность крепления клемм между разъемом 5Р датчика угловой скорости/поперечного и продольного ускорения автомобиля рулевого колеса и разъемом 36Р блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 5P разъем датчика угловой скорости-поперечного/продольного ускорения автомобиля.

Отсоедините 36Р разъем блока управления - модулятора VSA.

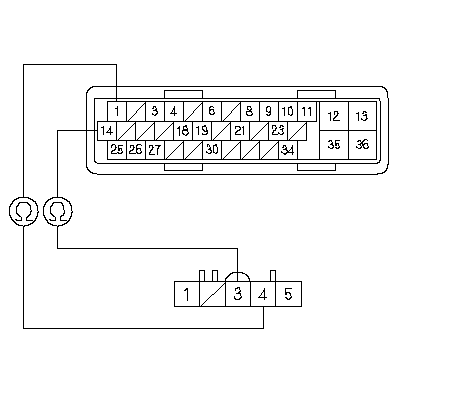

Проверьте неразрывность цепи между клеммой 36P разъема блока управления-модулятора VSA и клеммой 5P разъема датчика курсового угла/поперечного и продольного ускорения автомобиля (см. таблицу)

Обозначение	Клемма 36P разъема блока управления-модулятора VSA	Клемма 5P разъема датчика курсового угла/поперечного и продольного ускорения автомобиля
CAN-L	№ 1	№ 4
CAN-H	№ 14	№ 3

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Устраните разрыв между блоком управления-модулятора VSA и датчиком угловой скорости и поперечного ускорения автомобиля■

Включите зажигание, повернув ключ в положение ON (II).

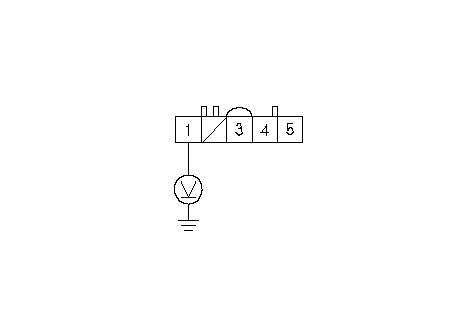

Измерьте напряжение между клеммой № 1 5Р разъема датчика угловой скорости/поперечного и продольного ускорения автомобиля и "массой" кузова.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв в проводе между предохранителем № 11 (7,5 A) в блоке реле и предохранителей под панелью приборов со стороны водителя и датчиком угловой скорости/поперечного и продольного ускорения автомобиля.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините 5P разъем датчика угловой скорости-поперечного/продольного ускорения автомобиля.

Включите зажигание, повернув ключ в положение ON (II).

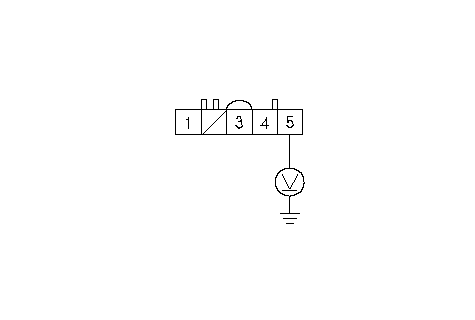

Измерьте напряжение между клеммой № 5 4Р разъема датчика угловой скорости/поперечного и продольного ускорения автомобиля и "массой" кузова.

Имеется ли напряжение 0,1 В или меньше?

ДА	-	Замените датчик угловой скорости-поперечного/продольного ускорения автомобиля. ■
НЕТ	-	Устраните разрыв между датчиком угловой скорости/поперечного и продольного ускорения автомобиля и "массой" кузова (G503).■
