    • Поиск неисправностей VSA по кодам DTC: 68-22

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 68-22:
     Датчик положения педали тормоза заел в положении ON (вкл)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте BRAKE PRESS (тормоз нажат) в VSA DATA LIST (в списке данных) при помощи диагностического прибора HDS. Не нажимайте на педаль тормоза.
    Есть 10 мПа или больше?
    ДА -
    Проверьте высоту педали тормоза. Если высота педали тормоза в порядке, перейдите к Этап 10 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Проверьте BRAKE SWITCH (датчик тормоза) в VSA DATA LIST (список данных VSA) с помощью HDS во время перемещения педали тормоза.
    Загорелось ли ON, когда педаль нажата, и OFF, когда педаль отпущена?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна.■
    НЕТ -
    Перейдите к Этап 4 .
    1. Проверьте BRAKE SWITCH (ДАТЧИК ТОРМОЗА) в VSA DATA LIST (СПИСОК ДАННЫХ VSA) с помощью HDS, и отсоедините 4Р разъем датчика положения педали тормоза.
    Изменяется ли индикатор с ON (вкл) на OFF (выкл)?
    ДА -
    НЕТ -
    Перейдите к Этап 5 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Короткое замыкание между линией SCS и диагностической системой HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
    1. Включите зажигание, повернув ключ в положение ON (II).

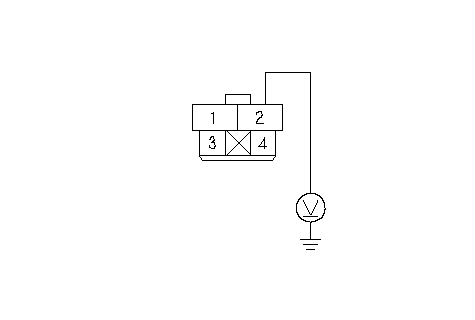

    1. Измерьте напряжение между клеммой № 2 разъема 4P датчика положения педали тормоза и "массой" кузова.
    Напряжение равно не менее 0,1 В?
    ДА -
    Устраните замыкание на силовой провод между датчиком положения педали тормоза и блоком ECM/PCM.■
    НЕТ -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем перейдите к Этап 1 и повторите проверку. Если было обновлено программное обеспечение блока ECM/PCM и не выявлены коды неисправности, процедура поиска неисправностей завершена. Если блок ECM/PCM был временно заменен, замените изначально установленный блок ECM/PCM.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 68-22 высвечивается?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
