    • Поиск неисправностей VSA по кодам DTC: 65-21

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 65-21:
     Датчик уровня тормозной жидкости заел на ON
    ПРИМЕЧАНИЕ: К появлению данного кода DTC может привести прокачка тормозной системы с включенным зажиганием (положение ON).
    1. Проверьте уровень тормозной жидкости в бачке главного цилиндра.
    Нормален ли уровень тормозной жидкости?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Проверьте тормозные накладки: Передние, задние, проверьте на наличие протечек тормозной жидкости или замените изношенные накладки. Доведите уровень тормозной жидкости в бачке до нормы или замените изношенные накладки, затем перейдите к Этап 2 и повторите проверку.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 65-21 высвечивается?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Отпустите рычаг стояночного тормоза.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте индикатор тормозной системы в модуле управления приборной панелью.
    Индикатор загорелся и затем погас?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Перейдите к Этап 9 .
    1. Проверьте BRAKE FLUID LEVEL SWITCH (датчик уровня тормозной жидкости) в списке данных DATA LIST при помощи диагностического прибора HDS.
    Показывает ли система HDS, что BRAKE FLUID LEVEL SWITCH (датчик уровня тормозной жидкости) выключен (OFF)?
    ДА -
    Замените модуль управления приборной панелью на заведомо исправный, затем перейдите к Этап 1 и повторите проверку. При отсутствии неисправностей, замените изначально установленный модуль управления приборами.
    НЕТ -
    Перейдите к Этап 10 .
    1. Отсоедините 2Р разъем датчика уровня тормозной жидкости в бачке, затем проверьте BRAKE FLUID LEVEL SWITCH (датчик уровня тормозной жидкости) в списке данных VSA DATA LIST.
    HDS высвечивает OFF (выключен) на экране?
    ДА -
    НЕТ -
    Перейдите к Этап 11 .
    1. Отсоедините 32P разъем модуля управления приборами.

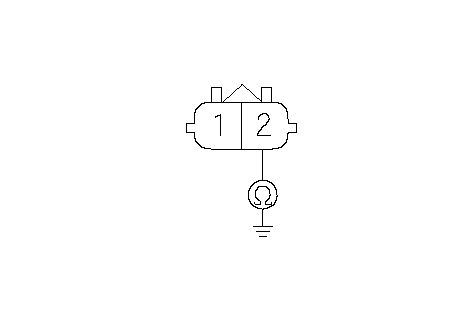

    1. Измерьте неразрывность соединения между клеммой № 2 2Р разъема датчика уровня тормозной жидкости и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" провода между панелью приборов и датчиком уровня тормозной жидкости.■
    НЕТ -
    Замените модуль управления приборной панелью на заведомо исправный, затем перейдите к Этап 1 и повторите проверку. При отсутствии неисправностей, замените изначально установленный модуль управления приборами.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC 65-21 высвечивается?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 2 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
