    • Осмотр и замена задней тормозной колодки

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Требуются специальные инструменты

    Ключ для контргайки, 5,5 x 30 мм
     07916-6390001
    Частое вдыхание пыли, образующейся в результате износа тормозных накладок, независимо от их материала, может иметь опасные последствия для здоровья.
    • Избегайте попадания частиц пыли, образующейся в результате износа тормозных накладок, в дыхательные пути.
    • Не используйте сжатый воздух или кисти для очистки узлов тормозных механизмов. Используйте пылесос.

    Проверка
    1. Снимите задние колеса.
    1. Измерьте толщину (А) внутренней (В) и наружной (С) тормозной накладки. При измерениях не учитывайте толщину самой колодки.
      Толщина тормозной накладки:
      Стандарт:
      6,8-7,5 мм
      Предел рабочего диапазона:
      1,6 мм

    1. Если толщина какой-либо колодки окажется меньше предельно допустимой, необходимо заменить комплект задних тормозных колодок.
    1. Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
    Замена
    1. Слейте немного тормозной жидкости из главного цилиндра.
    1. Снимите задние колеса.
    1. Открутите крепежную гайку троса стояночного тормоза (А).
    1. Выкрутите фланцевые болты (В), удерживая соответствующий штифт суппорта (С) ключом. Аккуратно, чтобы не повредить уплотнения направляющих осей, снимите суппорт (D). Проверьте шланг, манжеты штифтов и троса стояночного тормоза на наличие повреждений и износа.
      ПРИМЕЧАНИЕ: Не перегибайте тормозной шланг и шланг стояночного тормоза.

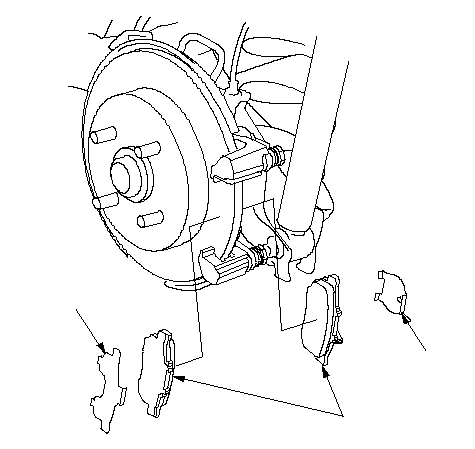

    1. Снимите прокладки колодок (А) и сами колодки (В).
    1. Снимите фиксаторы накладок (А).

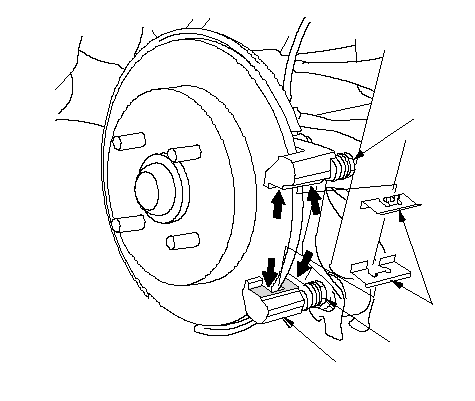

    1. Тщательно очистите скобу суппорта (В), удалите ржавчину и проверьте, чтобы на ней не было зазубрин и трещин.
      Убедитесь, что штифты суппорта (С) свободно двигаются внутрь и наружу. При необходимости очистите и смажьте.

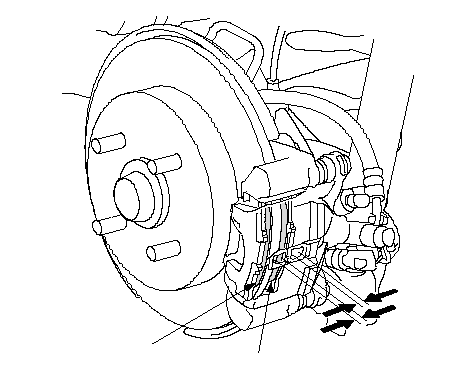

    1. Нанесите смазку Molykote M77 на фиксаторы в местах их соприкосновения (указаны стрелками) напротив скобы суппорта.
    1. Установите фиксирующие пластины колодок. Удалите излишки смазки тряпкой. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных колодок.

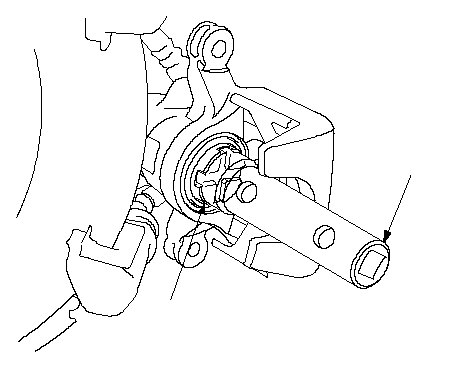

    1. Вставьте поршень (А) суппорта в цилиндр, вращая поршень по часовой стрелке при помощи ключа для контргаек.
      ПРИМЕЧАНИЕ: Будьте осторожны при перемещении поршня обратно в суппорт - тормозная жидкость может вылиться из бачка главного цилиндра.

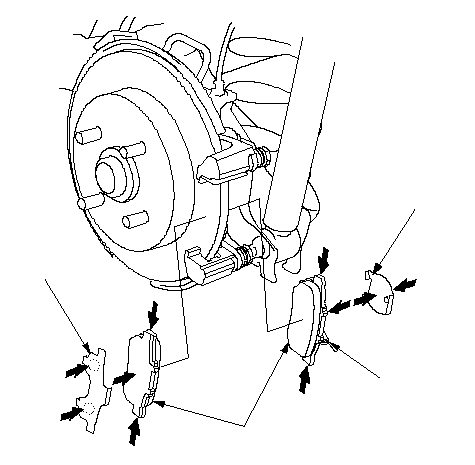

    1. Нанесите смазку Molykote M77 на прокладки (А) со стороны тормозных колодок, заднюю часть тормозных колодок (В) и другие места, указанные стрелками. Удалите излишки смазки с прокладок и колодок. Не допускайте попадания смазки на поверхность тормозных дисков и тормозных накладок. Смазка, попавшая на тормозные диски или накладки, снижает эффективность торможения.
    1. Правильно установите тормозные накладки и прокладки накладок. Тормозную накладку установите датчиком износа (С) внутрь. Если повторно используются тормозные накладки, всегда устанавливайте их в первоначальное положение, в противном случае будет снижена эффективность торможения.
    1. Совместите отметку (A) на поршне (B) с отметкой (C) на внутренней колодке. Смажьте подставку смазкой для резиновых деталей, чтобы избежать перекручивания манжеты поршня. Если манжета поршня перекручена, установите ее правильно.
    1. Установите плавающую скобу. Закрутите фланцевый болт (D) и затяните его до указанного момента, удерживая штифт (Е) ключом. При этом будьте осторожны, чтобы не повредить манжеты штифта и троса стояночного тормоза.
    1. Установите крепежную гайку троса стояночного тормоза (F).
    1. Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
    1. Нажмите несколько раз на педаль тормоза и убедитесь в том, что тормозная система в рабочем состоянии.
      ПРИМЕЧАНИЕ: Задействование тормозов сразу после замены всего комплекта тормозных накладок может потребовать увеличения хода педали. После нескольких нажатий на педаль тормоза нормальный ход педали восстановится.
    1. При необходимости долейте тормозную жидкость.
    1. После установки проверьте шланг и места соединений трубопроводов, на них не должно быть следов подтекания тормозной жидкости. При необходимости подтяните соединения. Проведите пробную поездку, затем снова проверьте систему на наличие протечек.
