Осмотр заднего тормозного диска
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Биение
-
-
Снимите задние колеса.
-
-
Убедитесь, что поверхность тормозного диска не имеет трещин и прочих повреждений. Протрите поверхность тормозного диска и удалите все следы загрязнений.
-
Установите подходящие плоские шайбы (А) и гайки (В) колеса, затянув гайки до рекомендованного момента, чтобы надежно зафиксировать тормозной диск на ступице.
-

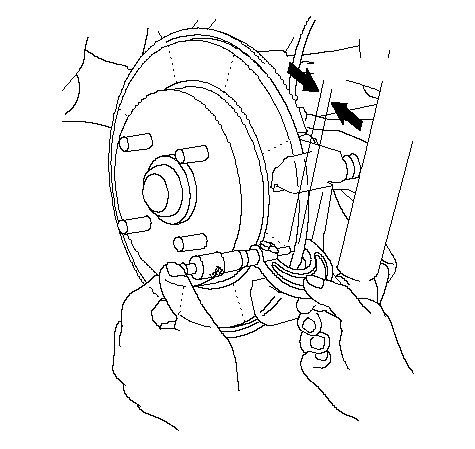

Установите индикатор часового типа для измерения осевого биения тормозного диска, как показано на рисунке. Измерения производите на расстоянии 10 мм от наружного края тормозного диска.
|
Осевое биение тормозного диска
|
|
|
Предел рабочего диапазона:
|
0,04 мм
|
-
Если состояние тормозного диска не соответствует рабочему, переточите диск на имеющемся в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.
|
Максимальный предел для токарной обработки:
|
8,0 мм
|
ПРИМЕЧАНИЕ:
-
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
|
A
10 mm
B
12 x 1.5 mm
108 N·m (11.0 kgf·m)
}
|
|
Толщина и параллельность
-
-
Снимите задние колеса.
-
-
Микрометром измерьте толщину тормозного диска в восьми точках примерно в 45 ° друг от друга и 10 мм от внешнего края тормозного диска. Замените тормозной диск, если наименьшее значение меньше минимально допустимого предела.
|
Толщина тормозного диска:
|
|
|
Стандарт:
|
8,9−9,1 мм
|
|
|
Максимальная толщина для токарной обработки:
|
8,0 мм
|
|
Параллельность торцев тормозного диска: 0,015 мм максимум.
|
ПРИМЕЧАНИЕ: Это максимально допустимая разница между измерениями толщины.
-
Если параллельность тормозного диска не соответствует допустимой, переточите диск на имеющемся в продаже специальном токарном станке, не снимая тормозной диск с автомобиля.
-
-
Очистите установочные поверхности тормозного диска и внутренней поверхности диска колеса и установите задние колеса.
|
10 mm
}
|
