    • Поиск неисправностей VSA по кодам DTC: 53-01, 53-12

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 53-01:
     Реле электродвигателя заело во включенном положении 1
    DTC 53-12:
     Реле электродвигателя заело во включенном положении 2
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 53-01 или 53-12?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

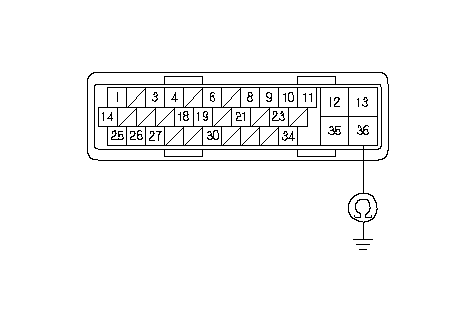

    1. Проверьте неразрывность соединения между клеммой № 36 разъема 36P блока системы управления-модулятора VSA и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Устраните обрыв провода между блоком управления - модулятором VSA и "массой" кузова (G402 *1 , G203 *2 ).■
    *1: Автомобиль с ЛРК
    *2: Автомобиль с ПРК
    1. Снова подсоедините 36P разъем электронного блока-модулятора VSA.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 53-01 или 53-12?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
