    • Поиск неисправностей VSA по кодам DTC: 27-11, 27-26

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 27-11:
     Ошибка сигнала (DIAG) датчика угла поворота рулевого колеса (Первоначальная)
    DTC 27-26:
     Ошибка сигнала (DIAG) датчика угла поворота рулевого колеса (Основная)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 27-11 или 27-26?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность крепления клемм разъема 5P датчика угла поворота рулевого колеса и разъемом 36Р блока управления-модулятора VSA. Обращайтесь к разделу поиска пропадающих неисправностей. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

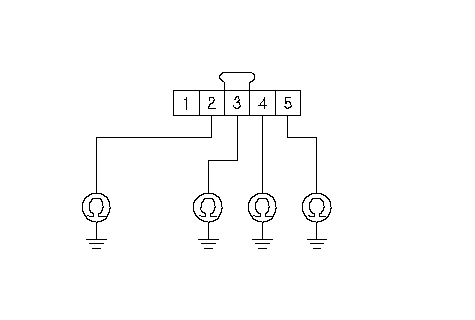

    1. Проверьте непрерывность цепи между "массой" кузова и клеммами № 2, № 3, № 4 и № 5 5Р разъема датчика угла поворота рулевого колеса по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание на "массу" в цепи между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
    НЕТ -
    Перейдите к Этап 9 .

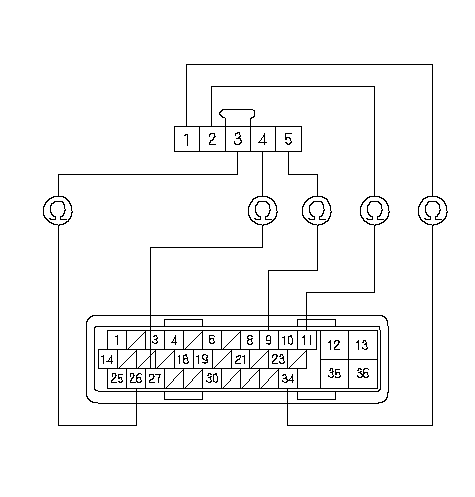

    1. Проверьте непрерывность соединения между клеммой 36Р разъема блока управления-модулятора VSA и клеммой 5Р разъема датчика угла поворота рулевого колеса по отдельности.
      Обозначение
      Клемма 36P разъема блока управления-модулятора VSA
      Клемма 5Р разъема датчика угла поворота рулевого колеса
      SVCC
      № 9
      № 5
      STR-A
      № 11
      № 2
      STR-D
      № 26
      № 3
      STR-B
      № 27
      № 4
      SGND
      № 34
      № 1

    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между датчиком угла поворота рулевого колеса и блоком управления-модулятора VSA.■
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 27-11 или 27-26?
    ДА -
    Перейдите к Этап 16 .
    НЕТ -
    1. Поверните ключ зажигания в положение LOCK (0), а затем снова в положениеON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Высвечиваются ли коды неисправностей 27-11 или 27-26?
    ДА -
    Проверьте состояние контактов 36P разъема блока управления-модулятора VSA. Если было произведено обновление программного обеспечения блока управления-модулятора VSA, временно замените его на заведомо исправный блок управления-модулятора VSA, после чего проведите повторную проверку. Если блок управления-модулятора VSA был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения блока управления-модулятора VSA, процедура поиска неисправностей завершена. Если блок управления-модулятора VSA был временно заменен, необходимо заменить исходный блок управления-модулятора VSA. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
