Разборка/Сборка навесного рычага приборной панели/ рулевого управления
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Будьте внимательны, чтобы не поцарапать панель приборов, корпус и прилегающие детали.
-
Будьте внимательны, чтобы не перегнуть скобы.
-
При снятии деталей используйте инструменты для обивки или подобные.
-
На рисунке показана модель с ПРК, модель с ЛРК симметрична.
-
-
Снимите с панели управления следующие детали:
-

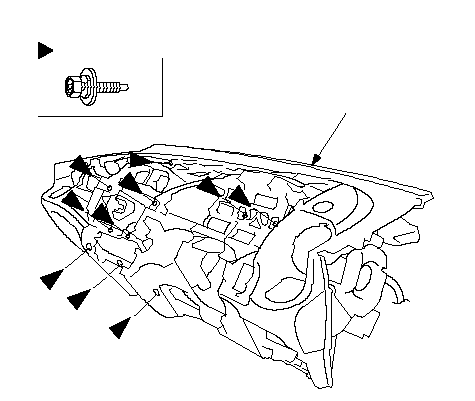

Выкрутите винты с передней стороны панели приборов (A).
|
A
Расположения фиксаторов
: Винт, 10
}
|
-
Расцепите крючки (В) с задней стороны панели приборов (А), затем снимите центральный соединительный патрубок (С).
|
B
A
C
}
|
-

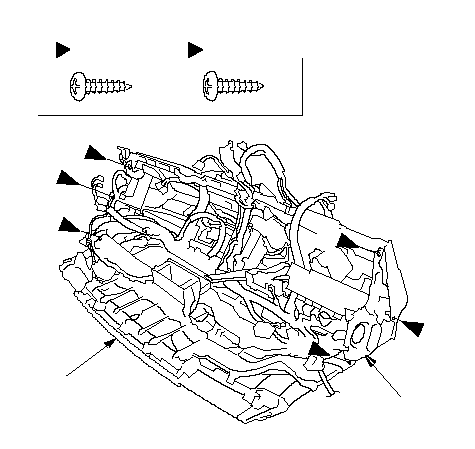

Выкрутите винты (В, С) с задней стороны панели приборов (А), затем снимите панель приборов с навесного рычага рулевого управления (D).
|
Расположения фиксаторов
: Винт, 4
B
: Винт, 2
C
B
B
C
B
B
C
D
A
}
|
-

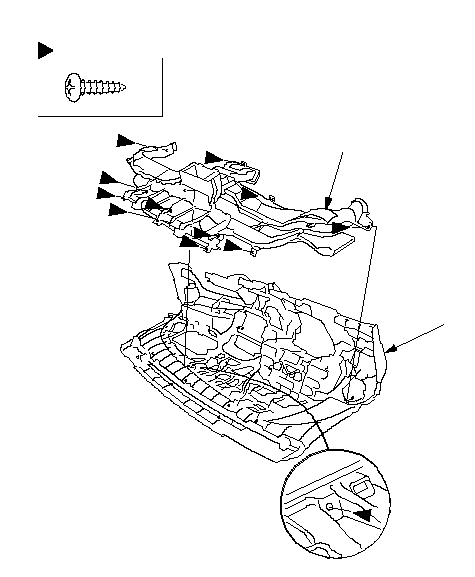

Выкрутите винты, затем снимите патрубок панели приборов (А) с панели приборов (В).
|
Расположения фиксаторов
: Винт, 12
A
B
}
|
-

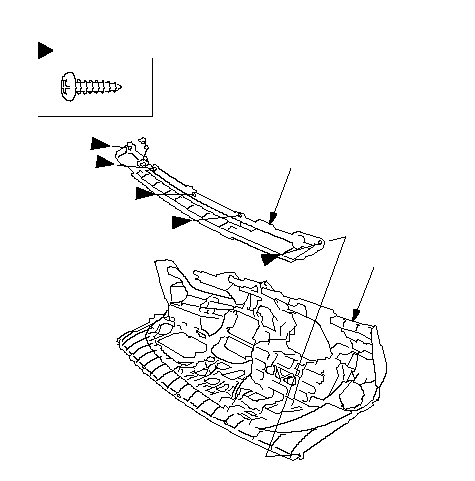

При необходимости выкрутите винты, затем снимите переднюю отделку (А) с панели приборов (В).
-
Соберите панель приборов и навесной рычаг рулевого управления в порядке, обратном снятию. Убедитесь, что жгут проводов панели управления не перетерся.
|
B
A
Расположения фиксаторов
: Винт, 5
}
|
