Замена подушки безопасности пассажира на переднем сиденьи
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
Снятие
-
-
Снимите следующие детали:
-

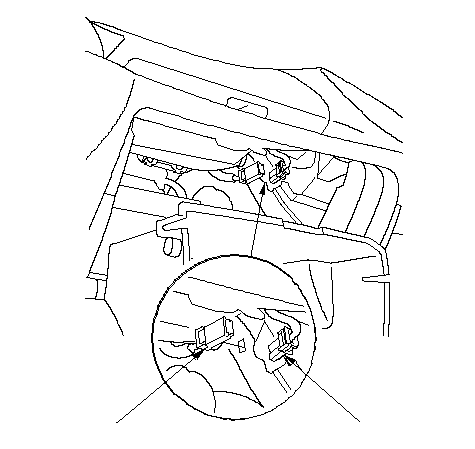

Снимите зажим, затем отсоедините 4Р разъем (А) подушки безопасности переднего пассажира от жгута проводов панели приборов (В).
|
A
B
}
|
-

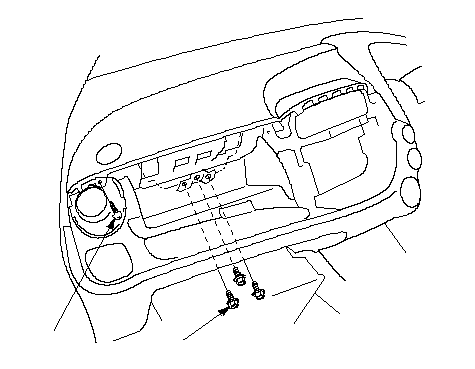

Выкрутите винт (А) с крышки со стороны пассажира.
-
Открутите три крепежные болта (В) со скобы.
|
A
B
}
|
-

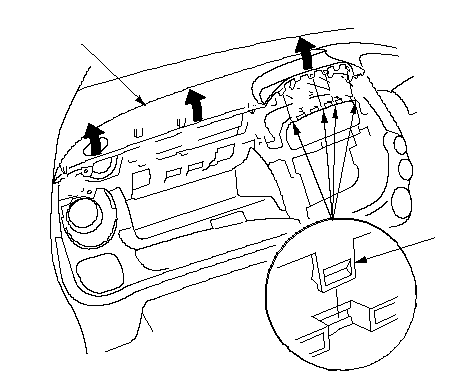

Отцепите крюки (А) с крышки со стороны переднего пассажира (В) с панели аудиосистемы.
-
Поднимите передние края крышки со стороны переднего пассажира, чтобы отцепить крючки (С).
|
B
A
C
C
C
C
C
C
C
(1)
(2)
(3)
}
|
-

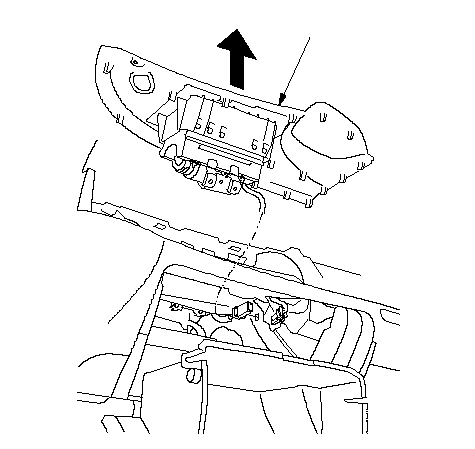

Извлеките блок подушки безопасности переднего пассажира (А) через панель приборов. Если вы меняете только крышку со стороны переднего пассажира, перейдите к
Этап 8
.

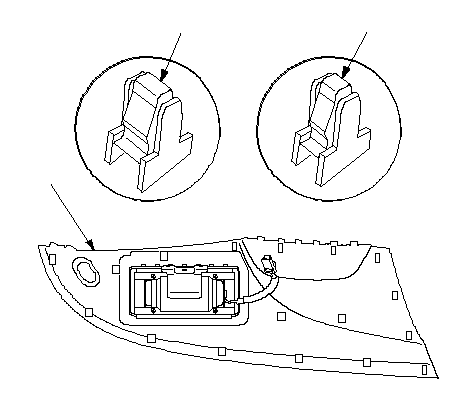

ПРИМЕЧАНИЕ: Крышка со стороны переднего пассажира имеет защелки (В, С) с каждой стороны, прикрепленные к панели приборов.
|
A
}
A
B
C
C
C
B
B
B
B
B
B
B
B
B
B
B
B
B
B
B
}
|
-

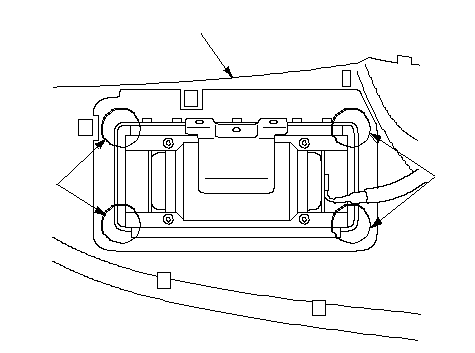

Вырежьте четыре части (А) от крышки со стороны переднего пассажира (В), как показано на рисунке, затем снимите подушку безопасности переднего пассажира.
ПРИМЕЧАНИЕ:
-
Всегда меняйте крышку со стороны переднего пассажира, когда вынимаете подушку безопасности из панели.
-
Замените подушку безопасности, если крепежные крюки подушки на корпусе повреждены.
|
B
A
A
}
|
-

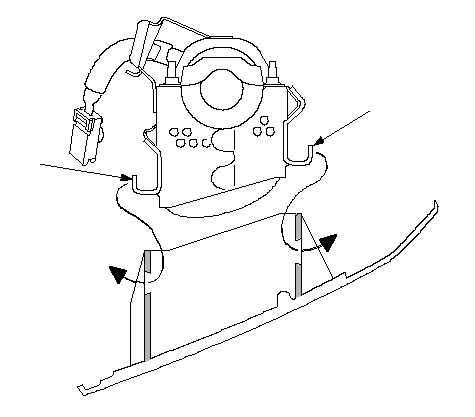

Вставьте крюки (А) корпуса подушки безопасности переднего пассажира в новую крышку со стороны переднего пассажира, затем вставьте другие крюки (В) в панель.
ПРИМЕЧАНИЕ:
-
Убедитесь, что между подушкой безопасности и крышкой нет посторонних предметов.
-
Убедитесь, что подушка безопасности находится на своем месте, а крышка со стороны переднего пассажира не повреждена и не деформирована после установки подушки на место.
-
Не используйте инструменты при снятии подушки безопасности переднего пассажира, чтобы не повредить ее.
|
A
B
(1)
(2)
}
|
|
Установка
-

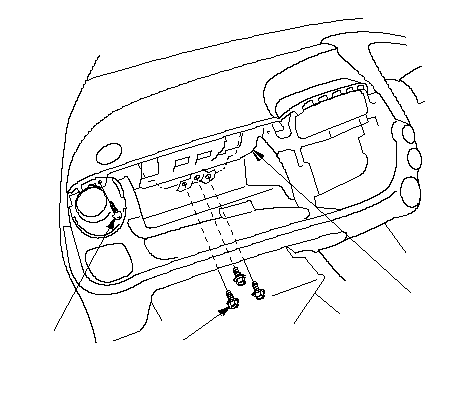

Установите подушку безопасности переднего пассажира (А) в панель приборов. Затяните крепежные болты подушки безопасности переднего пассажира (В).
-
Закрутите винты (С) на крышке со стороны пассажира.
|
C
A
B
9.8 N·m
(1.0 kgf·m)
Заменить.
}
|
-
Подсоедините 4Р разъем (А) подушки безопасности переднего пассажира к жгуту проводов панели приборов (В), затем установите зажим разъема.
Установите вещевой ящик.
-
-
-
После установки подушки безопасности убедитесь в том, система работает нормально: Поверните ключ замка зажигания в положение ON (II). Индикатор системы SRS должен включиться приблизительно на 6 секунд, затем погаснуть.
|
