    • Снятие/установка панели инструментов

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    ПРИМЕЧАНИЕ:
    • Будьте внимательны, не поцарапайте панель приборов и прилегающие детали.
    • При снятии компонентов используйте набор инструментов для обивки или похожие.

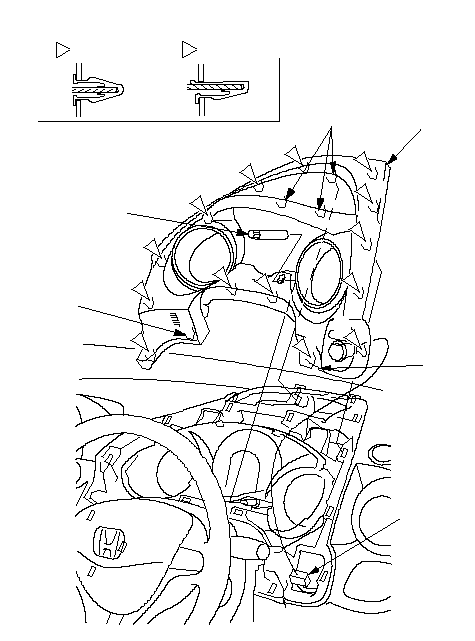

    • На рисунке показана модель с ПРК, модель с ЛРК симметрична.
    1. Наклоните рулевую колонку вниз.
    1. Снимите панель приборов (А).
      -1.
      Вытяните кнопку SELECT/RESET (В).
      -2.
      Аккуратно поднимая панель соответствующим отделочным инструментом, вставьте инструмент в проем (С) между панелью приборов и панелью.
      -3.
      При помощи отделочного инструмента частично приподнимите панель, чтобы отцепить зажимы (D, Е) и крючки (F), затем поднимите панель, чтобы оцепить ее.
      -4.
      Отсоедините разъем переключателя электрозеркала (G).
    1. Выполняйте операции по установке панели в порядке, обратном снятию, соблюдая следующее:
      • Проверьте фиксаторы на предмет повреждений или побеления от нагрузки и при необходимости замените их на новые.
      • Сильно надавите на фиксаторы и крепления для надежного соединения.
      • Убедитесь, что все разъемы подсоединены правильно.
      • Убедитесь, что кнопка SELECT/RESET работает нормально.
