Перечень расположения компонентов головки цилиндров в сборе

Применимость для следующих годов выпуска и кузовов: 2004, GD1, GD3

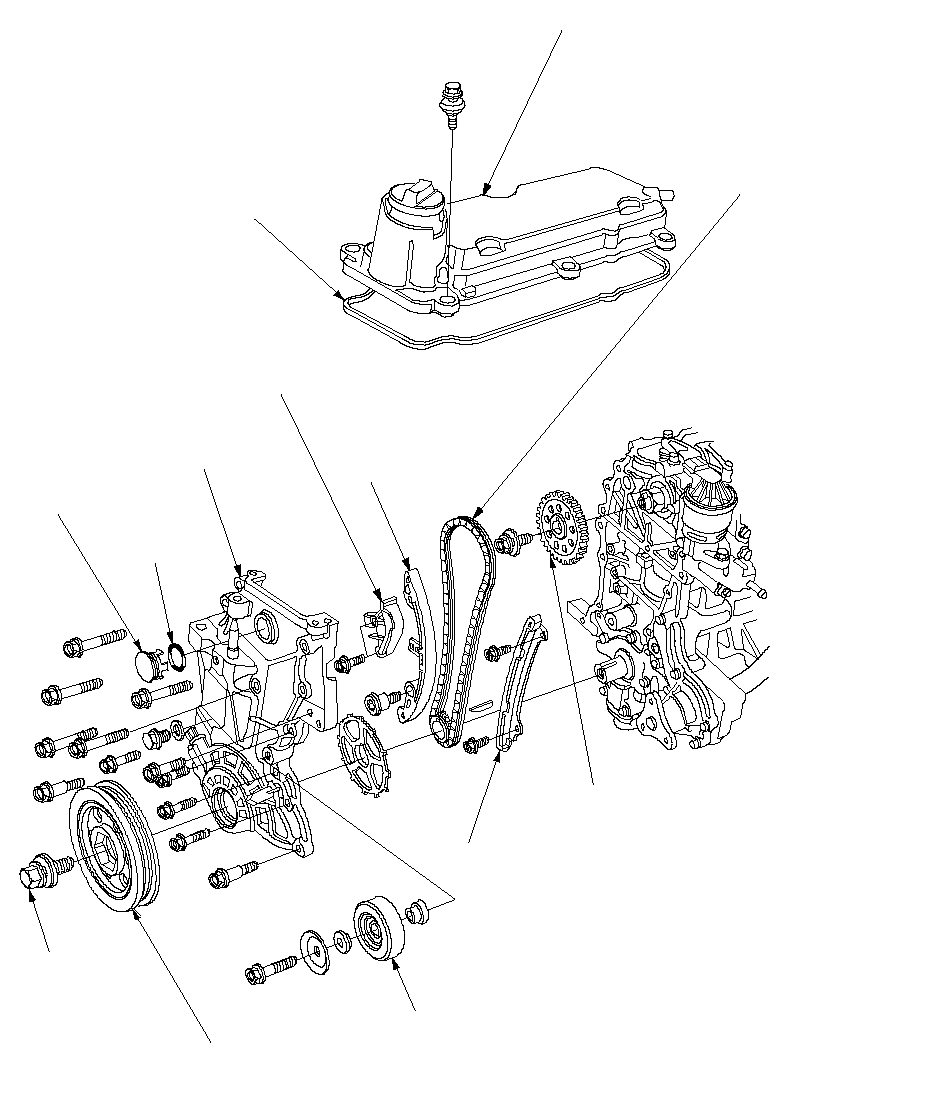

КРЫШКА ГОЛОВКИ ЦИЛИНДРА
Кроме двигателя L15A1:
Снятие,
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ
ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ШКИВ КОЛЕНЧАТОГО ВАЛА
Замена,
в руководстве по ремонту автомобиля, P/N 62SAA00

КОЛЕНЧАТЫЙ ВАЛ
БОЛТ КРЕПЛЕНИЯ ШКИВА
Замена,

в руководстве по
ремонту автомобиля,
P/N 62SAA00

КАРТЕР ЦЕПИ ПРИВОДА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

ХОЛОСТОЙ ШКИВ
(С кондиционером воздуха)

ЗАСЛОНКА НАТЯЖИТЕЛЯ
ЦЕПИ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

НАТЯЖИТЕЛЬ
ЦЕПИ ПРИВОДА
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА

ПРОКЛАДКА
КРЫШКИ ГОЛОВКИ ЦИЛИНДРОВ

СВЕЧА ЗАЖИГАНИЯ НА ГОЛОВКЕ
БЛОКА ЦИЛИНДРОВ

Двигатель L15A1:
Снятие,
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Кроме двигателей: L15A1, L15A2
и L15A4
Снятие,
в руководстве по ремонту автомобиля,
P/N 62SAA00

Двигатели: L15A1, L15A2
и L15A4:
Снятие,
в
дополнении к руководству
по ремонту автомобиля P/N 62SAA21

Кроме L15A1, L15A2
и двигателей L15A4:
Установка,
в руководстве по ремонту автомобиля,
P/N 62SAA00

Двигатели: L15A1, L15A2
и L15A4:
Установка,
в
дополнении к руководству
по ремонту автомобиля P/N 62SAA21

ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
Кроме двигателей: L15A1, L15A2 и L15A4
Снятие,
в руководстве по ремонту автомобиля, P/N 62SAA00

Двигатели: L15A1, L15A2 и L15A4:
Снятие,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

Кроме двигателей: L15A1, L15A2 и L15A4
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

Двигатели: L15A1, L15A2 и L15A4:
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

}

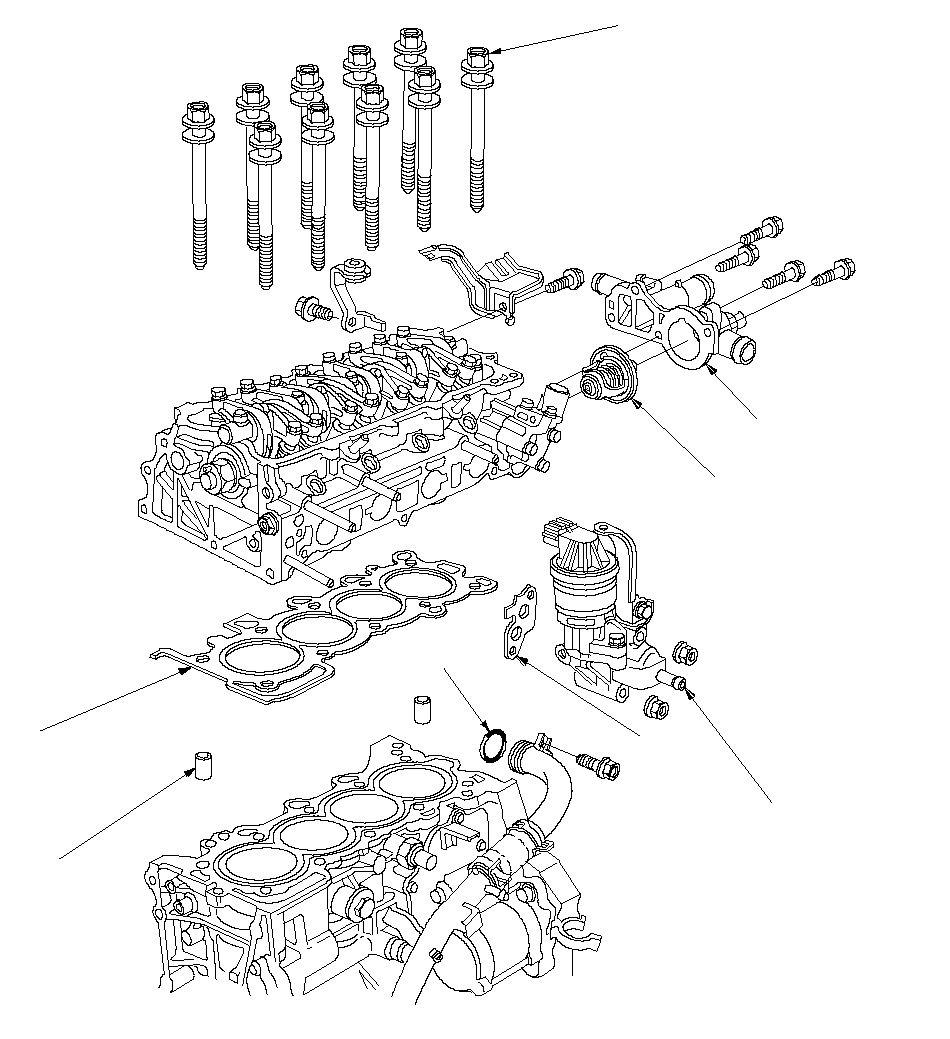

ТЕРМОСТАТ
Замена,
в руководстве по ремонту автомобиля,
P/N 62SAA00
Проверка,
в руководстве по ремонту автомобиля,
P/N 62SAA00

РЕЦИРКУЛЯЦИЯ ОТРАБОТАВШИХ ГАЗОВ
КЛАПАН EGR/КАНАЛ В СБОРЕ
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

УСТАНОВОЧНЫЙ
ШТИФТ

БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA00

КОРПУС ТЕРМОСТАТА

ПРОКЛАДКА

ПРОКЛАДКА ГОЛОВКИ
ЦИЛИНДРА

}

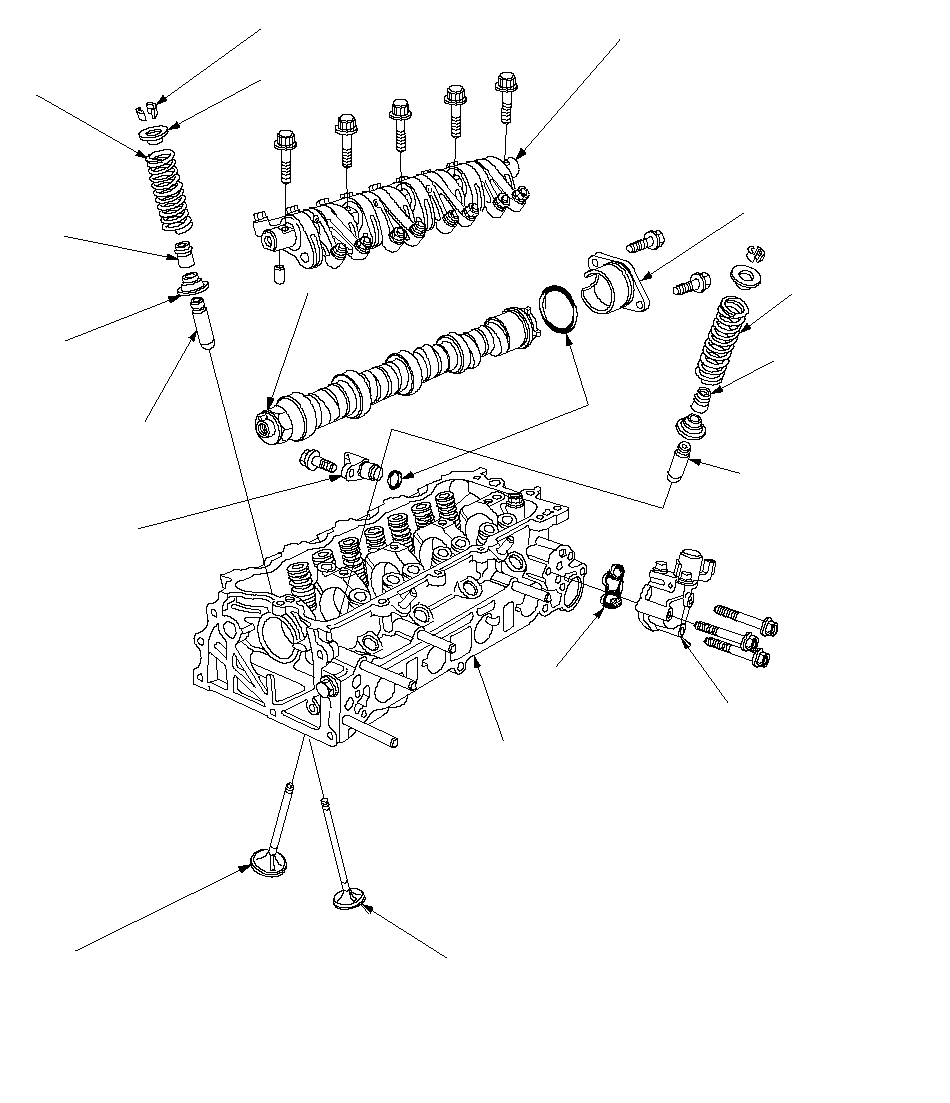

ГОЛОВКА ЦИЛИНДРА
Кроме двигателя L15A1:
Снятие,
Проверка,
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

ВЫПУСКНОЙ КЛАПАН
Кроме двигателя L15A1:
Снятие,
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

УПЛОТНЕНИЕ
ВЫПУСКНОГО КЛАПАНА

УПОР ПРУЖИНЫ

УДЕРЖИВАЮЩИЕ КЛАПАН ХОМУТЫ

СЕДЛО
ПРУЖИНЫ КЛАПАНА

НАПРАВЛЯЮЩАЯ ВТУЛКА
ВЫПУСКНОГО КЛАПАНА

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО
ВАЛА(CMP)
(ДАТЧИК ВЕРХНЕЙ МЕРТВОЙ
ТОЧКИ (TDC))

УПОРНАЯ КРЫШКА
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ПРУЖИНА ВПУСКНОГО
КЛАПАНА

ПРУЖИНА
ВЫПУСКНОГО КЛАПАНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА

БЛОК КОРОМЫСЕЛ
Кроме двигателя L15A1:
Переборка,
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA00

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
Проверка,

ФИЛЬТР
ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА VTEC

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН VTEC В СБОРЕ
Двигатель L15A1:
Замена,
в
дополнении к руководству по ремонту
автомобиля P/N 62SAA21

Двигатель L15A1:
Переборка,
Проверка,
в
дополнении к руководству по ремонту
автомобиля P/N 62SAA21

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА

Двигатель L15A1:
Замена,
в
дополнении к руководству
по ремонту автомобиля P/N 62SAA21

Двигатель L15A1:
Снятие,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21
Проверка,
в руководстве по ремонту автомобиля, P/N 62SAA20
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

Двигатель L15A1:
Снятие,
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

ВПУСКНОЙ КЛАПАН
Кроме двигателя L15A1:
Снятие,
Установка,
в руководстве по ремонту автомобиля, P/N 62SAA00

Двигатель L15A1:
Снятие,
Установка,
в дополнении к руководству по ремонту автомобиля P/N 62SAA21

}
