Перечень расположения компонентов системы климат-контроля

Применимость для следующих годов выпуска и кузовов: 2007, FN1, FN2

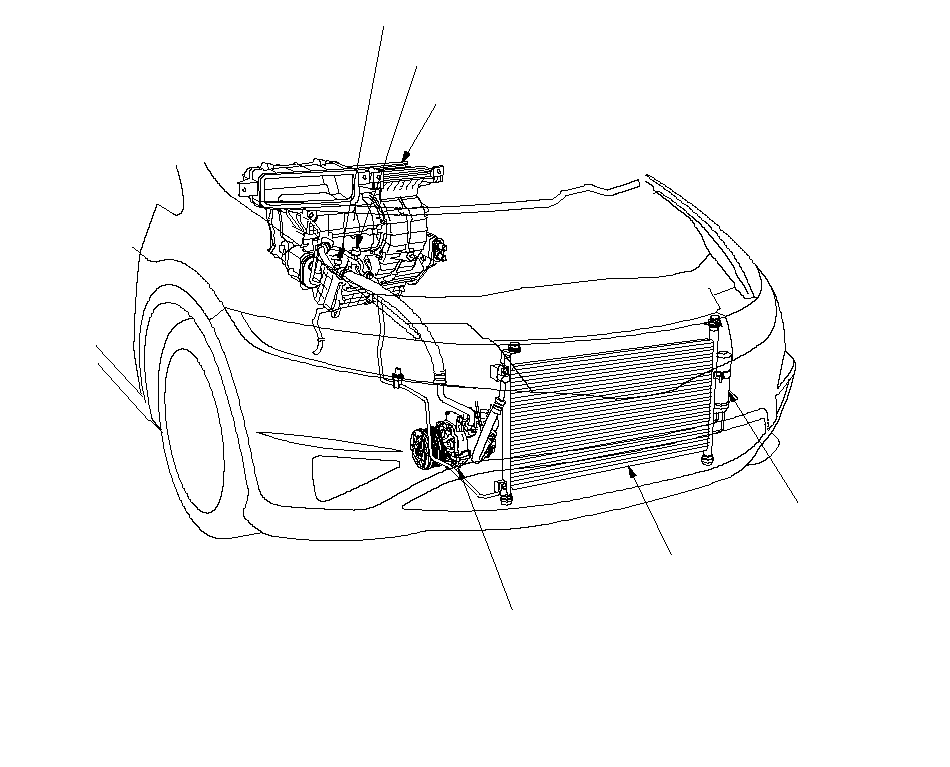

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА ВЫСОКОГО ДАВЛЕНИЯ)

СЛУЖЕБНЫЙ КЛАПАН
(СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

РЕСИВЕР/СИККАТИВ ОБЕЗВОЖИВАТЕЛЯ
Замена,

КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА
Замена,

КОМПРЕССОР КОНДИЦИОНЕРА
Замена,
Проверка сцепления,
Повторный сбор сцепления,
Проверка устройства тепловой защиты,
Замена устройства тепловой защиты,
Замена выпускного клапана,

Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

}

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА
Проверка,

РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ
Проверка,

ЕСМ

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА
Проверка,
Замена,

ВЕНТИЛЯТОР РАДИАТОРА

ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

}

БЛОК ДОПОЛНИТЕЛЬНОГО ДИСПЛЕЯ HVAC
(без аудиосистемы)
Замена,

БЛОК КЛИМАТ-КОНТРОЛЯ
Удаление/установка,

ДАТЧИК СОЛНЕЧНОГО СВЕТА
Проверка,
Замена,

РЕЖИМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Замена,

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
Проверка,
Замена,

ТРАНЗИСТОР ПИТАНИЯ
Проверка,

СМЕСИТЕЛЬ ВОЗДУХА СО
СТОРОНЫ ВОДИТЕЛЯ
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
Замена,

ЭЛЕКТРОПРИВОД УПРАВЛЕНИЕМ РЕЦИРКУЛЯЦИЕЙ
Замена,

ЭЛЕКТРОПРИВОД ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
Замена,

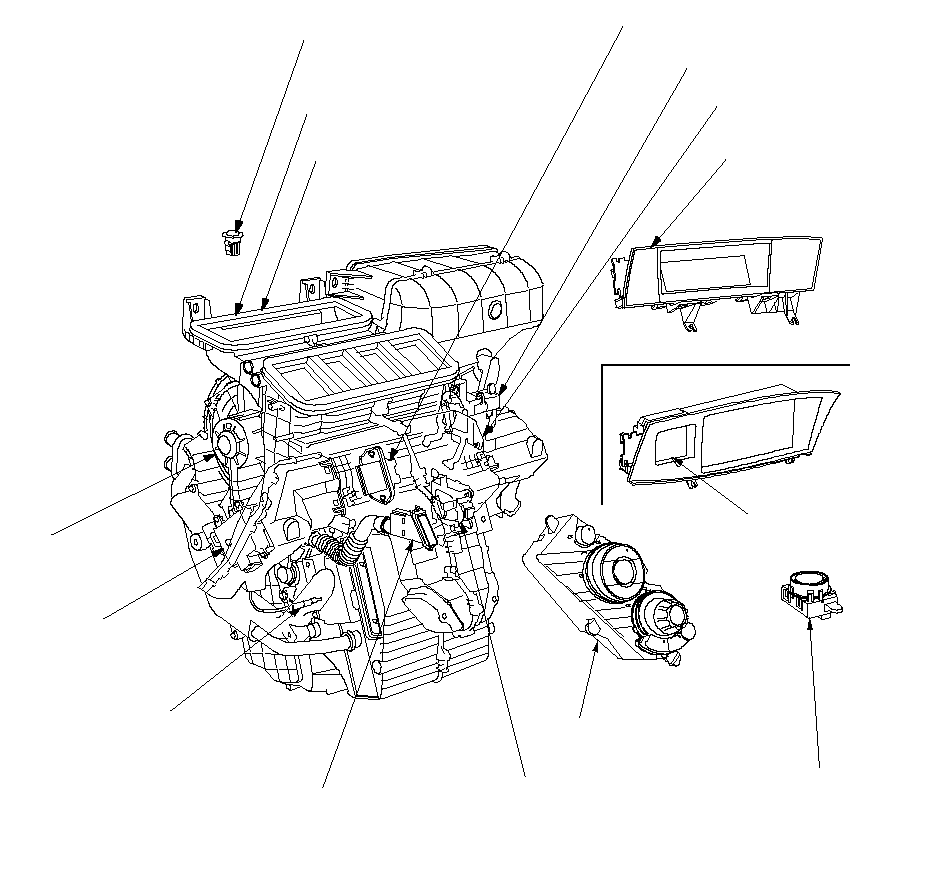

БЛОК ОТОПИТЕЛЯ/РАДИАТОР
Замена,

На изображении показан тип автомобиля с левым расположением рулевой колонки (ЛРК), правое расположение рулевой колонки (ПРК) является симметричным.

БЛОК ДОПОЛНИТЕЛЬНОГО ДИСПЛЕЯ СИСТЕМЫ АУДИО HVAC
(с аудиосистемой)

ТЕМПЕРАТУРА СО СТОРОНЫ ПАССАЖИРА
КОНТРОЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Проверка,
Замена,

РАДИАТОР ИСПАРИТЕЛЯ
(Расположенный в узле отопителя)
Замена,

ИСПАРИТЕЛЬ
ТЕМПЕРАТУРНЫЙ ДАТЧИК
Проверка,
Замена,

БЛОК ДОПОЛНИТЕЛЬНОГО ДИСПЛЕЯ СИСТЕМЫ АУДИО HVAC
(С навигационной системой)
Замена,

СМЕСИТЕЛЬ ВОЗДУХА СО
СТОРОНЫ ПАССАЖИРА
ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
(с двойным климат-контролем)
Замена,

}
