Перечень расположения компонентов головки цилиндров

Применимость для следующих годов выпуска и кузовов: 2007, FN2

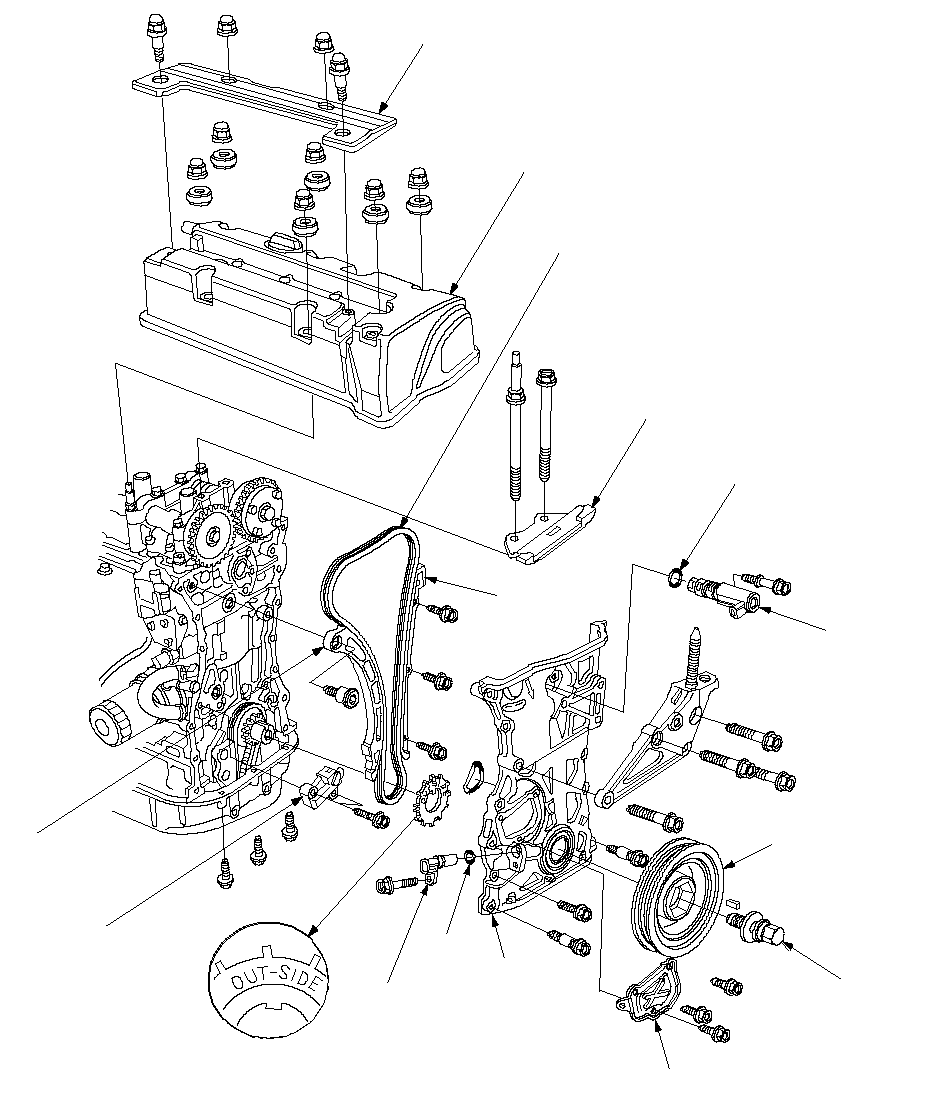

КРЫШКА КАТУШКИ ЗАЖИГАНИЯ

НАПРАВЛЯЮЩИЙ
ЭЛЕМЕНТ А
ЦЕПИ ПРИВОДА

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

КАРТЕР ЦЕПИ ПРИВОДА ГРМ

ДАТЧИК ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА (CKP)

РЫЧАГ НАТЯЖИТЕЛЯ

ШКИВ КОЛЕНЧАТОГО ВАЛА

КРЫШКА ГОЛОВКИ ЦИЛИНДРА

ЦЕПЬ ПРИВОДА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

МЕХАНИЗМ ИЗМЕНЕНИЯ
ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ
(VTC) ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН
КОНТРОЛЯ УРОВНЯ МАСЛА

КОЛЕНЧАТЫЙ ВАЛ
БОЛТ КРЕПЛЕНИЯ ШКИВА
Удаление/установка,

ИМПУЛЬСНАЯ ПЛАСТИНА CKP
Замена,

АВТОМАТИЧЕСКИЙ НАТЯЖИТЕЛЬ
Удаление/установка,

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ В ЦЕПИ ПРИВОДА

КАРТЕР ЦЕПИ ПРИВОДА

УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО

}

НАПРАВЛЯЮЩИЙ ЭЛЕМЕНТ В
ЦЕПИ ПРИВОДА

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ВЫПУСКНЫХ КЛАПАНОВ
ЗВЕЗДОЧКА
Снятие,
Установка,

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ВЫПУСКНЫХ КЛАПАНОВ

ОПОРЫ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

УСТАНОВОЧНЫЕ ШТИФТЫ

ДАТЧИК А ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
(ВПУСКНЫХ КЛАПАНОВ)

ДАТЧИК В СМР
(ВЫПУСКНОЙ)

УСТАНОВОЧНЫЕ ШТИФТЫ

ИМПУЛЬСНАЯ ПЛАСТИНА "А" СМР
Замена,

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ
ВПУСКНЫХ КЛАПАНОВ
Проверка,

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ VTC
Снятие,
Установка,

БЛОК КОРОМЫСЕЛ
Коромысло VTEC
Проверка,
Блок коромысел
Снятие,
Блок коромысел
Установка,
Вал и коромысла
Переборка,
Вал и коромысла
Проверка,

ИМПУЛЬСНАЯ ПЛАСТИНА "В" СМР
Замена,

6 x 32 мм ФЛАНЦЕВЫЙ БОЛТ
(Не для всех двигателей)

}

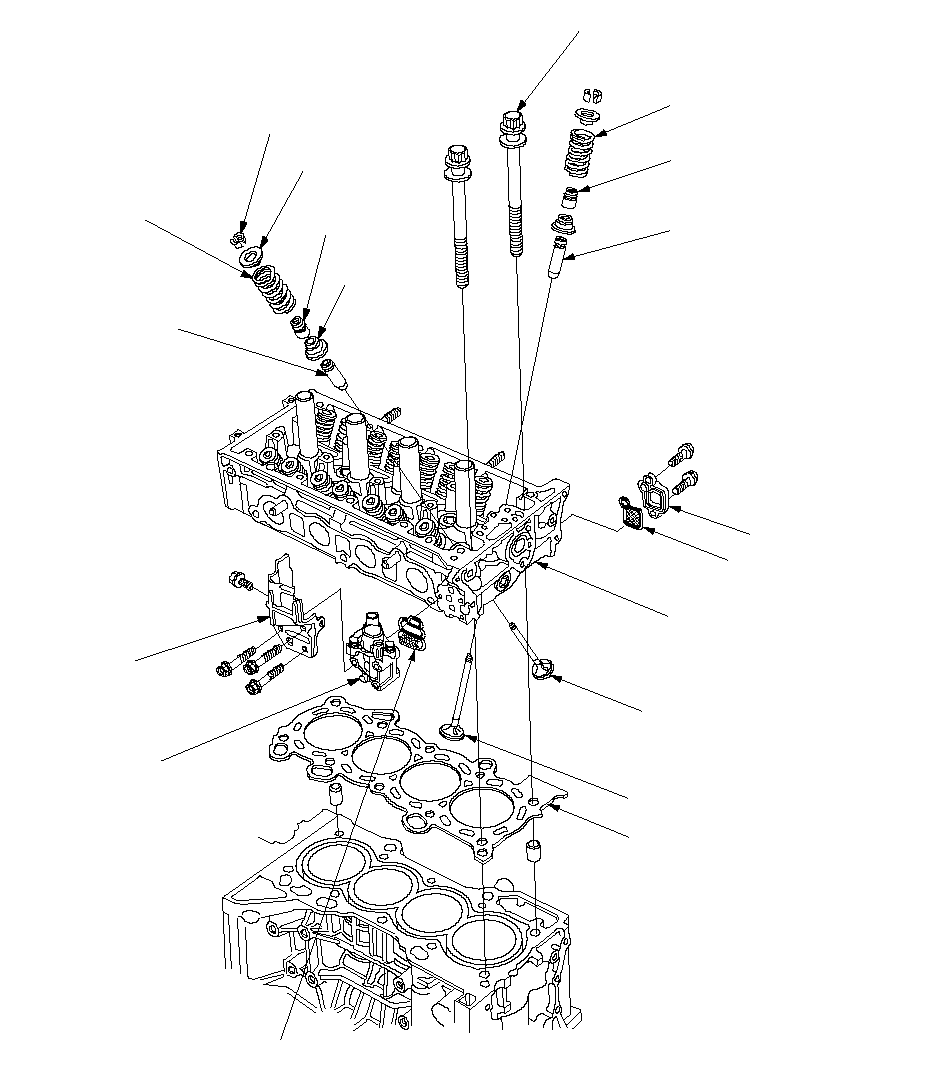

БОЛТ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ
Проверка,

ПРУЖИНА ВПУСКНОГО КЛАПАНА

УПЛОТНЕНИЕ ВПУСКНОГО КЛАПАНА
Замена,

НАПРАВЛЯЮЩАЯ ВТУЛКА ВПУСКНОГО КЛАПАНА

СЕТЧАТЫЙ ФИЛЬТР VTC

ФИЛЬТР VTC

ГОЛОВКА БЛОКА ЦИЛИНДРОВ

ВЫПУСКНОЙ КЛАПАН

ВПУСКНОЙ КЛАПАН

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА

ФИЛЬТР ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
УПРАВЛЕНИЯ МАСЛОМ КОРОМЫСЛА

ВЫПУСКНОЙ КЛАПАН
УПЛОТНЕНИЕ

ПРУЖИНА ВЫПУСКНОГО КЛАПАНА

УПОР ПРУЖИНЫ

ФИКСАТОРЫ КЛАПАНА

ПРУЖИНА КЛАПАНА
СЕДЛО

НАПРАВЛЯЮЩАЯ ВТУЛКА ВЫПУСКНОГО КЛАПАНА

ТЕПЛОЗАЩИТНЫЙ ЭКРАН

ЭЛЕКТРОМАГНИТНЫЙ
КЛАПАН УПРАВЛЕНИЯ
МАСЛОМ КОРОМЫСЛА

}
