Руководство по обслуживанию и ремонту Honda CR-V
3 поколения

Honda CR-V

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

    • Перечень расположения компонентов системы климат-контроля

    Применимость для следующих годов выпуска и кузовов: 2007, RE6

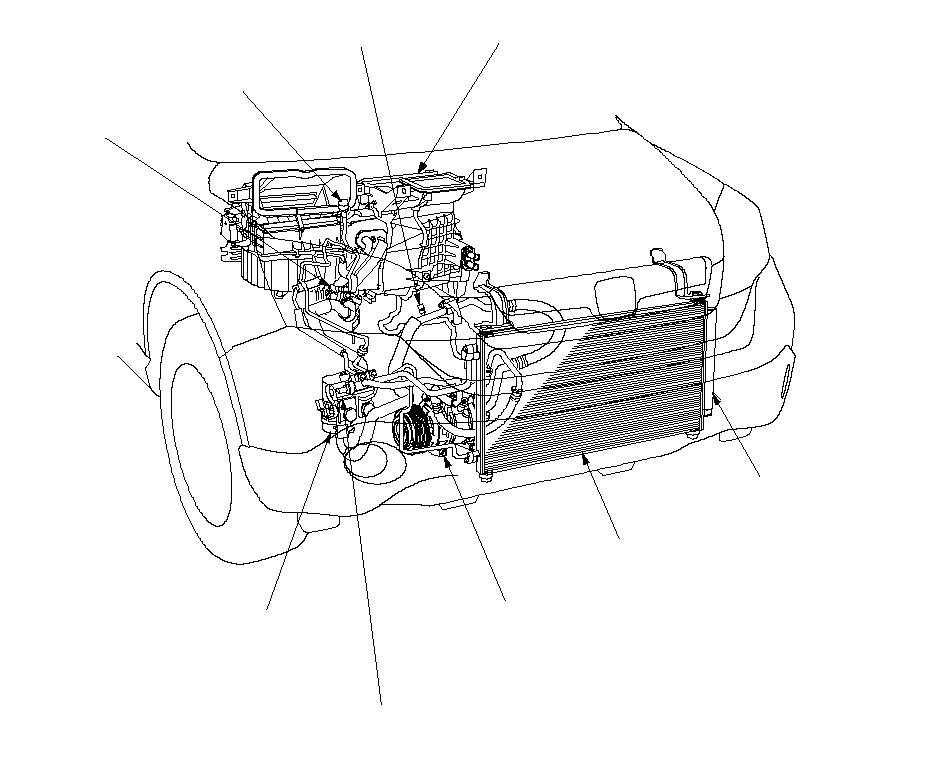

    РЕСИВЕР/СИККАТИВ ОБЕЗВОЖИВАТЕЛЯ
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    КОНДЕНСАТОР КОНДИЦИОНЕРА ВОЗДУХА

    КОМПРЕССОР КОНДИЦИОНЕРА
    Замена,
    в руководстве по ремонту, P/N 62SWA00B
    Проверка сцепления,
    Повторный сбор сцепления,
    Замена выпускного клапана,

    РАДИАТОР ИСПАРИТЕЛЯ
    (Расположенный в узле отопителя)
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    СЛУЖЕБНЫЙ КЛАПАН
    (СТОРОНА ВЫСОКОГО ДАВЛЕНИЯ)

    СЛУЖЕБНЫЙ КЛАПАН
    (СТОРОНА НИЗКОГО ДАВЛЕНИЯ)

    ВСАСЫВАЮЩИЙ БАК

    Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

    ОБРАТНЫЙ КЛАПАН

    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
    Замена,

    }

    ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

    ВЕНТИЛЯТОР
    РАДИАТОРА

    РЕЛЕ МУФТЫ СЦЕПЛЕНИЯ КОМПРЕССОРА КОНДИЦИОНЕРА ВОЗДУХА
    Проверка,

    РЕЛЕ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ
    Проверка,

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ МОТОРНОГО ОТСЕКА

    ЕСМ

    ВЕНТИЛЯТОР КОНДЕНСАТОРА КОНДИЦИОНЕРА

    ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

    Операции рассматриваются применительно к левостороннему расположению рулевого управления, операции при правостороннем рулевом управлении аналогичны.

    ВСПОМОГАТЕЛЬНЫЙ БЛОК РЕЛЕ/
    ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ

    РЕЛЕ ЭЛЕКТРОПРИВОДА ВЕНТИЛЯТОРА САЛОНА
    Проверка,

    }

    КАБЕЛЬ КЛАПАНА ОТОПИТЕЛЯ
    Регулировка,
    в руководстве по ремонту,
    P/N 62SWA00B

    ДАТЧИК СОЛНЕЧНОГО СВЕТА
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

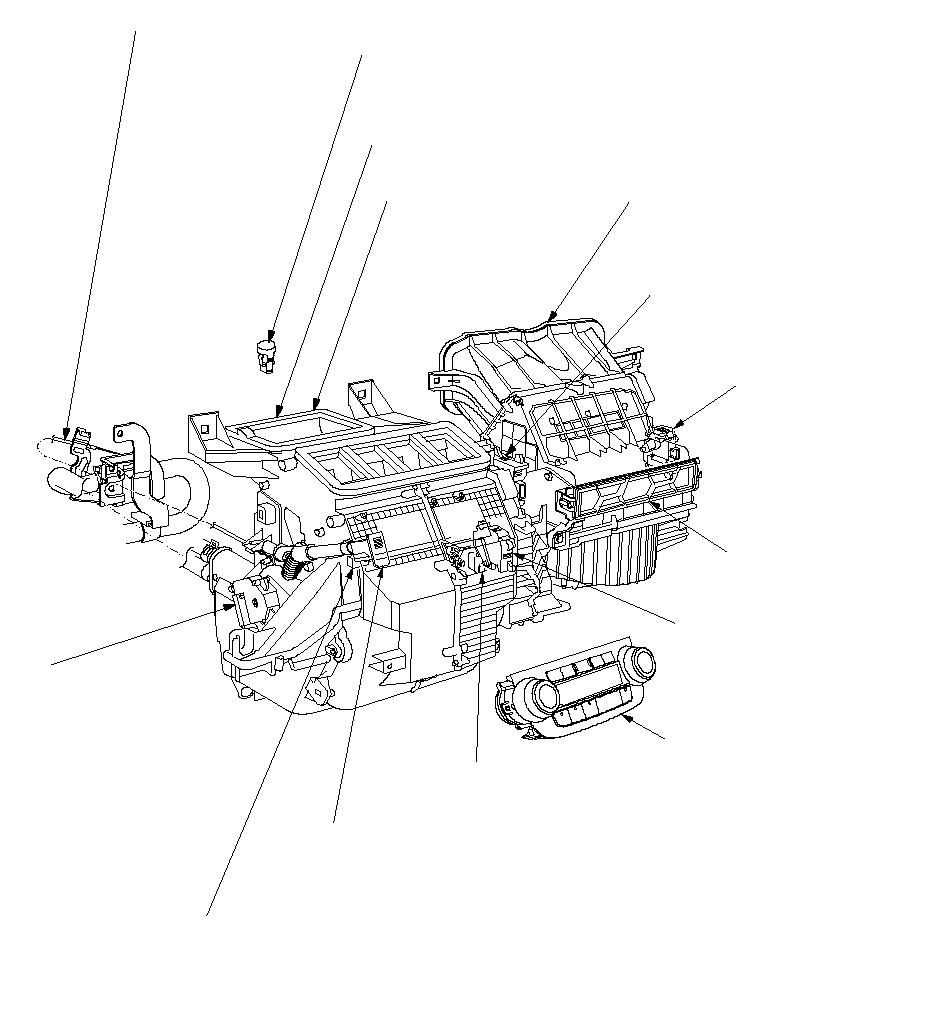

    БЛОК ОТОПИТЕЛЯ/РАДИАТОР
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    РАДИАТОР ИСПАРИТЕЛЯ
    (Расположенный в узле отопителя)
    Замена,
    в руководстве по ремонту,
    P/N 62SWA00B

    БЛОК ВЕНТИЛЯТОРА ОТОПИТЕЛЯ
    Удаление/установка,
    в руководстве по ремонту, P/N 62SWA00B
    Замена компонентов,
    в руководстве по ремонту, P/N 62SWA00B

    РЕЖИМ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    РЕЦИРКУЛЯЦИЯ
    ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
    Проверка,
    в руководстве по ремонту,
    P/N 62SWA00B,
    Замена,

    в руководстве по ремонту,
    P/N 62SWA00B

    ВОЗДУШНЫЙ ФИЛЬТР САЛОНА

    СМЕСИТЕЛЬ ВОЗДУХА СО
    СТОРОНЫ ПАССАЖИРА
    ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    БЛОК КЛИМАТ-КОНТРОЛЯ
    Удаление/установка,
    в руководстве по ремонту, P/N 62SWA00B

    ТРАНЗИСТОР ПИТАНИЯ
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B

    ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ АВТОМОБИЛЯ
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B
    Замена,
    в руководстве по ремонту, P/N 62SWA00B

    ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ
    Проверка,
    в руководстве по ремонту, P/N 62SWA00B

    СМЕСИТЕЛЬ ВОЗДУХА СО
    СТОРОНЫ ВОДИТЕЛЯ
    ЭЛЕКТРОДВИГАТЕЛЬ УПРАВЛЕНИЯ
    Проверка,
    в руководстве по ремонту,
    P/N 62SWA00B
    Замена,
    в руководстве по ремонту,
    P/N 62SWA00B

    На изображении показан тип автомобиля с левым расположением рулевой колонки (ЛРК), правое расположение рулевой колонки (ПРК) является симметричным.

    }
