Поиск неисправностей по кодам DTC: P0976 (8)

Применимость для следующих годов выпуска и кузовов: 2009, CU2

DTC P0976:

Короткое замыкание в цепи электромагнитного клапана В переключения передач

ПРИМЕЧАНИЕ:

Перед проведением поиска неисправности, запишите все зафиксированные данные и любые данные бортовой функции snapshot, и ознакомьтесь с общими инструкциями по устранению неисправностей.
Появление этого кода свидетельствует о наличии неисправности в электрической цепи, а не в механических системах трансмиссии.

Модель двигателя K24Z3

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении Р рычага переключения и подождите не менее 1 секунды.

Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0976 отображается?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Перейдите к Этап 5 .

Выберите Shift Solenoid Valve B в дополнительном меню теста (Miscellaneous Test Menu) и проверьте электромагнитный клапан В переключения передач с помощью системы HDS.

Слышен ли щелкающий звук?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Перейдите к Этап 8 .

Запустите двигатель в положении Р рычага переключения и подождите не менее 1 секунды.

Следите за состоянием OBD STATUS для кода неисправности DTC P0976 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высвечивает FAILED (проверка завершилась неудачно) на экране?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Если высвечивается сообщение PASSED, неисправность была временной, в настоящий момент система исправна. Проверьте на наличие пропадающего замыкания в проводе "массы" между электромагнитным клапаном переключения передач В и компьютером PCM. Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините 49P разъемы В и С блока РСМ.

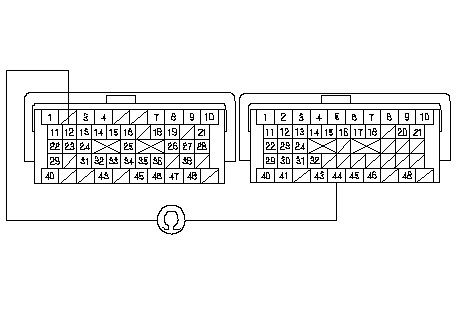

Измерьте сопротивление между клеммами B12 и C44 разъема модуля РСМ.

Сопротивление менее 12 Ω?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Перейдите к Этап 22 .

Отсоедините разъем жгута проводов электромагнитного клапана переключения.

Проверьте неразрывность соединения между клеммами B12 и C44 разъема блока РСМ.

Непрерывно ли соединение?

ДА	-	Устраните замыкание на массу кузова в проводе между клеммой B12 разъема блока РСМ и разъемом жгута проводов электромагнитного клапана переключения, затем перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 14 .

Осмотрите электромагнитный клапан переключения передач В и жгут проводов клапана.

Замените электромагнитный клапан В переключения передач или жгут проводов электромагнитного клапана, в зависимости от того, какой узел оказался неисправным, затем перейдите к Этап 16 .

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0976 отображается?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между электромагнитным клапаном переключения передач В и компьютером PCM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 21 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0976 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 20 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между электромагнитным клапаном переключения передач В и PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 19 .

Снова соедините все разъемы.

Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, или замените его на заведомо исправный блок РСМ. .

Запустите двигатель в положении трансмиссии Р и подождите не менее 1 секунды. Проведите тест-драйв автомобиля в режиме D с 1-й по 3-ю передачи, затем ведите на 3-й передаче в течение не менее 1 секунды.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Код DTC P0976 отображается?

ДА	-	Проверьте на наличие пропадающего замыкания в проводе "массы" между электромагнитным клапаном переключения передач В и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 24 . Если модуль РСМ был заменен, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 26 .

Следите за состоянием OBD STATUS для кода неисправности DTC P0976 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

HDS высветил PASSED (проверка завершилась удачно) на экране?

ДА	-	Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок PCM был заменен, замените изначально установленный блок PCM. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 25 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если на экране высвечивается FAILED, проверьте на наличие пропадающего замыкания в проводе "массы" между электромагнитным клапаном переключения передач В и PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 24 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 24 .
