    • Замена электромагнитного клапана переключения передач АКП и жгута проводов электромагнитного клапана переключения

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    1. Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
    1. Снимите левое переднее колесо.
    1. Снимите грязезащитный щиток.

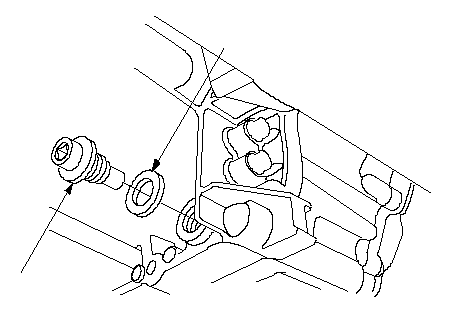

    1. Выкрутите сливную пробку (А) и слейте рабочую жидкость коробки передач (АТF).
    1. Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).
    1. Снимите удерживающий кронштейн аккумуляторной батареи.
    1. Снимите корпус воздухоочистителя и впускной воздуховод.
    1. Снимите щуп ATF и выкрутите болты (А), крепящие линию охладителя ATF (В).
    1. Снимите хомуты жгутов (С) проводов со скоб хомутов.
    1. Снимите болты (D), крепящие направляющую трубку щупа ATF (E) и снимите направляющую трубку.

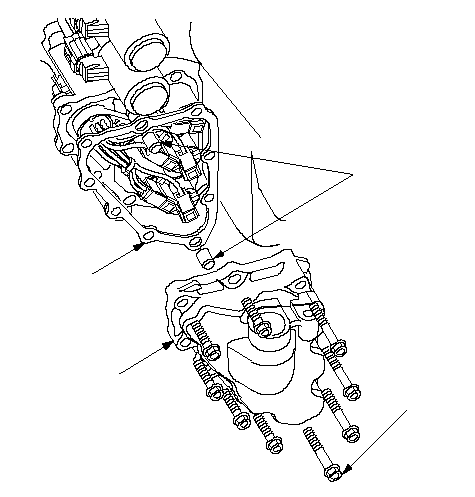

    1. Снимите крышку (А) электромагнитного клапана включения, цилиндрические штифты (В) и прокладку (С).
    1. Отсоедините разъемы от электромагнитных клапанов включения.
      • При замене электромагнитного(-ых) клапана(-ов) переключения, перейдите к Этап 17
      • При замене жгутов проводов электромагнитного(-ых) клапана(-ов), перейдите к Этап 14

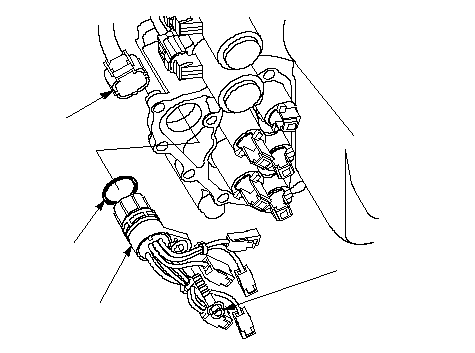

    1. Отсоедините разъем (А) жгута электромагнитного клапана переключения передач (А) и болт болт, крепящий разъем жгута проводов электромагнита переключения (С) с корпуса трансмиссии.
    1. Отсоедините жгут проводов электромагнитных клапанов.
    1. Установите новое уплотнительное кольцо (D) на новый жгут проводов электромагнита переключения и установите жгут на корпус трансмиссии. Закрепите жгут проводов электромагнита переключения болтом и перейдите к Этап 23 .
    1. Снимите болты крепления электромагнитного клапана переключения передач (F), затем, удерживая корпус электромагнитного клапана, снимите клапаны переключения передач.
      ПРИМЕЧАНИЕ: Не держитесь за разъем электромагнитного клапана при его снятии и установке.
    1. Установите новые уплотнительные кольца (по два кольца на каждый клапан) (G) на клапан.
      ПРИМЕЧАНИЕ: Новый электромагнитный клапан переключения устанавливается с новыми уплотнительными кольцами. Устанавливая новый электромагнитный клапан, используйте уплотнительные кольца, которыми он оборудован.

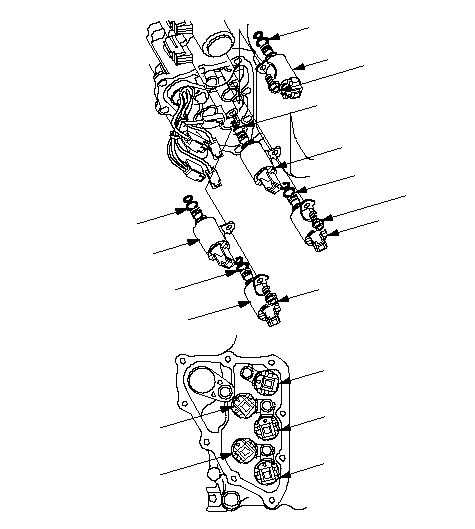

    1. Установите электромагнитный клапан переключения передач C (коричневый разъем), электромагнитный клапан переключения передач D (черный разъем) и электромагнитный клапан переключения передач Е (черный разъем), удерживая корпус электромагнитных клапанов; убедитесь в контакте между скобой крепления и корпусом сервомеханизма.
      Закрепите крепления жгута проводов электромагнита переключения С болтом.
      ПРИМЕЧАНИЕ: Не держитесь за разъем электромагнитного клапана при его снятии и установке. Обязательно придерживайте корпус электромагнитного клапана переключения передач.
    1. Установите электромагнитный клапан включения передач B (коричневый разъем), удерживая корпус электромагнитных клапанов. Убедитесь в контакте кронштейна крепления с кронштейном электромагнитного клапана включения передач Е.
    1. Установите электромагнитный клапан переключения передач А (коричневый разъем), удерживая корпус электромагнитных клапанов; убедитесь в контакте между кронштейном крепления и кронштейном электромагнитного клапана D.
      ПРИМЕЧАНИЕ: Не устанавливайте электромагнитные клапана переключения А и В до установки клапанов D и Е. Такая последовательность установки может повредить гидравлическую систему управления.
    1. Закрепите электромагнитные клапана переключения В и Е болтом, затем закрепите электромагнитные клапана переключения А и D болтом.
    1. Подсоедините клеммы жгута проводов электромагнита переключения к электромагнитным клапанам переключения:
      • Разъем провода BLU к электромагнитному клапану А.
      • Разъем провода ORN к электромагнитному клапану В.
      • Разъем провода GRN к электромагнитному клапану С.
      • Разъем провода YEL, WHT, WHT к электромагнитному клапану переключения D.
      • Разъем провода RED к электромагнитному клапану Е.
    1. Установите крышку электромагнитных клапанов включения, штифты и новую прокладку.
    1. Установите новое уплотнительное кольцо на направляющую трубку щупа измерения уровня ATF, затем установите направляющую трубку щупа. Закрепите направляющую трубку болтами.
    1. Проверьте жгут проводов электромагнита переключения на наличие ржавчины, грязи или масла, при необходимости очистите его, затем аккуратно подсоедините вновь.
    1. Закрепите линию охладителя ATF болтом.
    1. Установите хомуты жгута проводов на скобы жгутов.
    1. Установите опору аккумуляторной батареи.
    1. Установите корпус воздухоочистителя и трубу впускного тракта.
    1. Установите грязезащитный щиток.
    1. Установите левое переднее колесо.
    1. ПРИМЕЧАНИЕ: Не выполняйте тестовую поездку до Этап 34 .
