    Применимость для следующих годов выпуска и кузовов: 2009, CU2
    Модель двигателя K24Z3
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и мерами безопасности и правилами выполнения операций в SRS, прежде чем начать ремонт или обслуживание.

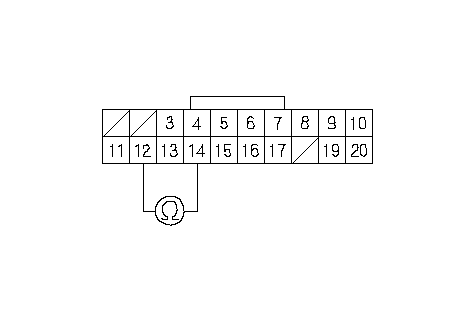

    1. Проверьте непрерывность соединения между клеммами № 14 и № 12 разъема 20Р дополнительного жгута проводов поворотного контактора, в то время, когда Вы нажимаете переключатель повышения передач (+) на рулевом колесе и тогда, когда переключатель отпущен.
    Имеется ли непрерывность соединения между клеммами в то время, когда Вы нажимаете переключатель повышения передач (+) на рулевом колесе и разрывается ли соединение тогда, когда переключатель отпущен?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Отсоедините разъем рычажка повышения (+) передачи на рулевом колесе.

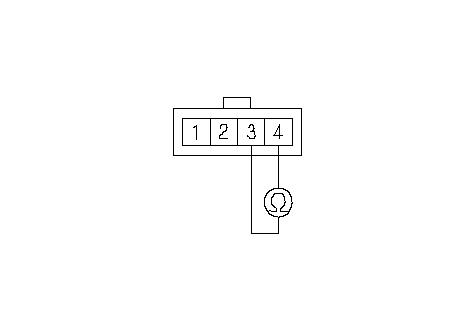

    1. Проверьте непрерывность соединения между клеммами № 3 и № 4 разъема переключателя повышения передач (+) на рулевом колесе, в то время, когда Вы нажимаете переключатель (+) на рулевом колесе и тогда, когда переключатель отпущен.
    Имеется ли непрерывность соединения между клеммами в то время, когда Вы нажимаете переключатель повышения передач (+) на рулевом колесе и разрывается ли соединение тогда, когда переключатель отпущен?
    ДА -
    Замените дополнительный жгут проводов поворотного контактора.■
    НЕТ -

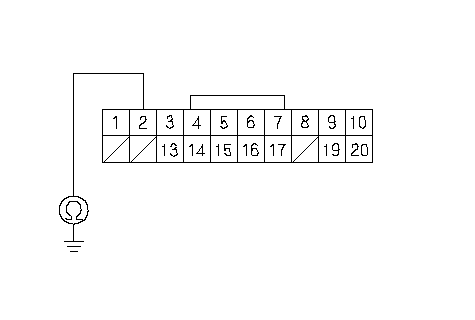

    1. Проверьте непрерывность соединения между клеммой № 2 20Р разъема поворотного контактора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Устраните разрыв в цепи проводов между клеммой № 2 разъема 20P поворотного контактора и "массой" кузова (G501) или исправьте плохой контакт с "массой" (G501).■

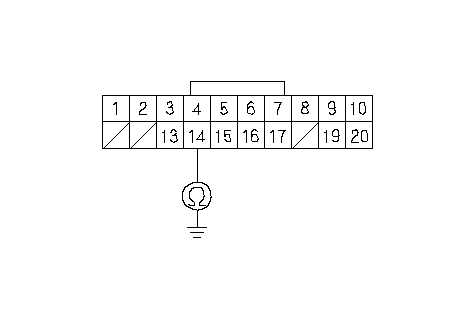

    1. Проверьте непрерывность соединения между клеммой № 14 20Р разъема поворотного контактора и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" кузова в цепи между клеммой № 14 20Р разъема поворотного контактора и клеммой А47 разъема блока РСМ.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Включите зажигание, повернув ключ в положение ON (II).

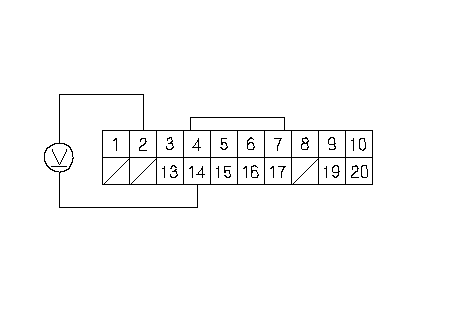

    1. Измерьте напряжение между клеммами № 2 и № 14 20Р разъема поворотного контактора.
    Есть ли напряжение аккумулятора?
    ДА -
    НЕТ -
    Перейдите к Этап 10 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49Р) компьютера ЕСМ.

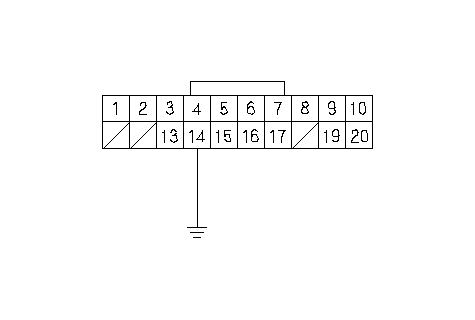

    1. Подсоедините клемму № 14 разъема 20P поворотного контактора к "массе" кузова с помощью провода-перемычки.

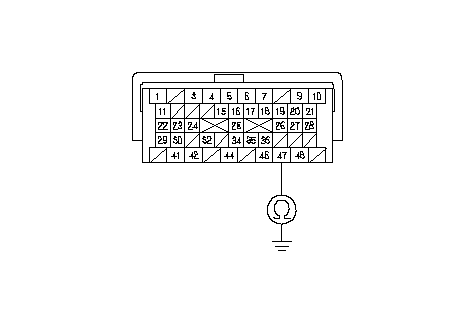

    1. Проверьте непрерывность соединения между клеммой А47 разъема блока РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Проверьте наличие хорошего контакта в клемме разъема А47 компьютера РСМ. Если соединение в порядке, установите заведомо исправный блок РСМ и повторите проверку.
    НЕТ -
    Устраните разрыв провода между клеммой А47 разъема компьютера РСМ и 20Р разъемом поворотного контактора.■
