Поиск неисправностей по кодам (DTC): P0135
Применимость для следующих годов выпуска и кузовов: 2009, CU1
|
DTC P0135:
Неисправность в цепи подогрева датчика A/F (датчика 1)
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сотрите код неисправности DTC с помощью HDS.
-
Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3000 об/мин (мин
-1
) без нагрузки (АКП в положении Р или N, в нейтральном положении механической КП) до включения вентилятора радиатора и дайте ему поработать на холостом ходу.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0135?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм в датчике A/F (датчике 1), дополнительном реле PGM-FI и блоке ECM/PCM.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-

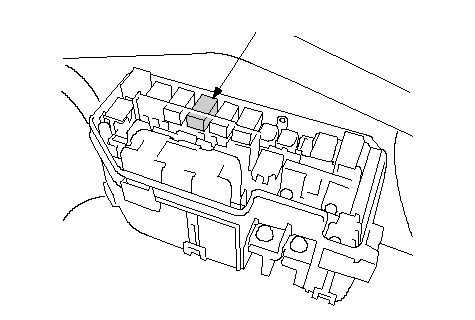

Проверьте предохранитель № 14 (15 А) FI SUB в блоке реле и предохранителей, расположенном в моторном отсеке.
|
Исправен ли предохранитель?
|
-
-
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените дополнительное реле PGM-FI, затем перейдите к
Этап 23
.
|
-
Отсоедините 4Р разъем датчика A/F (датчика 1).
|
A
}
|
-

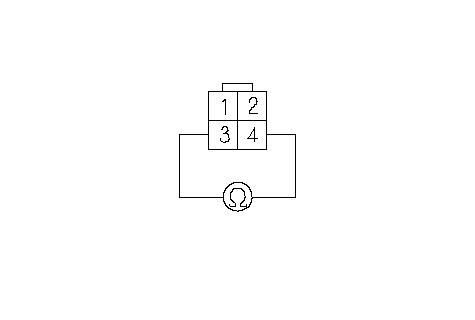

Со стороны датчика A/F: измерьте сопротивление между клеммами № 3 и № 4 4P разъема датчика A/F (датчика 1).
|
Имеется ли значение 2,0-2,7 Ω при комнатной температуре?
|
|
Сторона проводов клемм-выходов
+B
4Р РАЗЪЕМ ДАТЧИКА (ДАТЧИК 1) A/F
AFSHTC
}
|
-

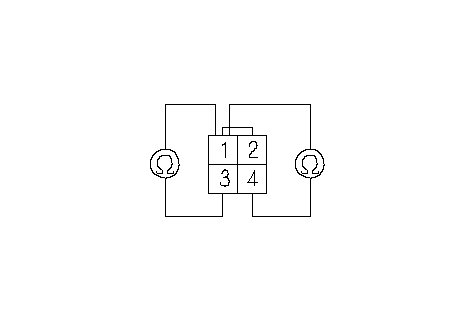

Со стороны датчика: проверьте неразрывность цепи отдельно между клеммами № 1 и № 3, клеммами № 1 и № 4 4P разъема датчика A/F (датчик 1).
|
Непрерывно ли соединение?
|
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините 44Р разъем С блока управления ЕСМ/РСМ.
|
Сторона проводов клемм-выходов
+B
4Р РАЗЪЕМ ДАТЧИКА (ДАТЧИК 1) A/F
AFSHTC
AFS−
}
|
-

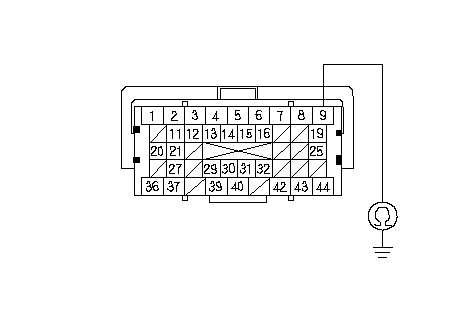

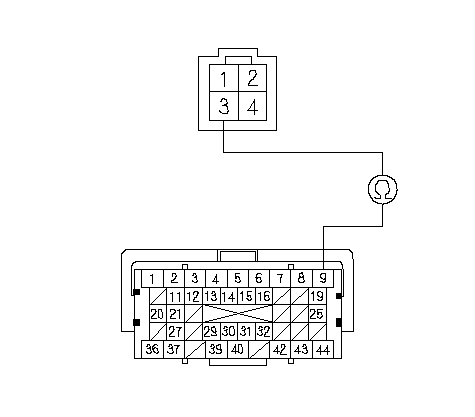

Проверьте неразрывность провода между клеммой С9 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание между блоком ECM/PCM (C9) и датчиком А/F (датчиком 1), затем перейдите к
Этап 23
.
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
44Р РАЗЪЕМ С КОМПЬЮТЕРА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ЕСМ)/КОМПЬЮТЕРА
УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ (РСМ)
AFSHTC (GRN)
}
|
-
Проверьте неразрывность соединения между клеммой № 3 4P разъема датчика A/F (Датчик 1) и клеммой С9 разъема компьютера ECM/PCM.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между компьютером ECM/PCM (C9) и датчиком А/F (датчиком 1), затем перейдите к
Этап 23
.
|
|
4Р РАЗЪЕМ ДАТЧИКА (ДАТЧИК 1) A/F
Сторона клемм-входов
AFSHTC (GRN)
Сторона клемм-входов
44Р РАЗЪЕМ С КОМПЬЮТЕРА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ЕСМ)/КОМПЬЮТЕРА УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)
AFSHTC (GRN)
}
|
-

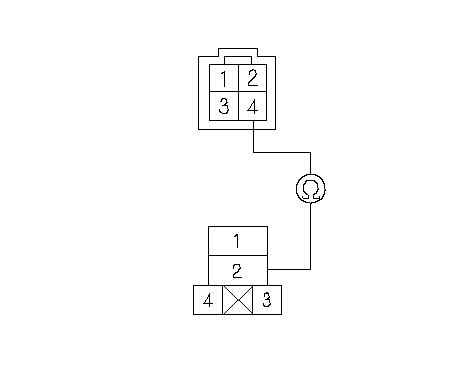

Проверьте неразрывность соединения между клеммой № 4 4Р разъема датчика A/F (Датчик 1) и клеммой №2 4P разъема дополнительного реле PGM-FI.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между датчиком A/F (датчиком 1) и дополнительным реле PGM-FI, затем перейдите к
Этап 23
.
|
-
Отсоедините 44P разъем А модуля ЕСМ/РСМ.
|
Сторона разъема клемм-выходов
4Р РАЗЪЕМ ДОПОЛНИТЕЛЬНОГО
РЕЛЕ PGM-FI
4Р РАЗЪЕМ ДАТЧИКА (ДАТЧИК 1) A/F
+B (WHT/BLK)
Сторона клемм-входов
+B
}
|
-
Проверьте неразрывность соединения между клеммой № 3 4P разъема дополнительного реле PGM-FI (Е) и клеммой A21 разъема блока ЕСМ/РСМ.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (А21) и дополнительным реле PGM-FI, затем перейдите к
Этап 23
.
|
|
Сторона разъема клемм-выходов
44P РАЗЪЕМ А МОДУЛЯ ЕСМ/РСМ
4Р РАЗЪЕМ ДОПОЛНИТЕЛЬНОГО РЕЛЕ PGM-FI
SUBRLY
Сторона разъема клемм-выходов
SUBRLY (RED/YEL)
}
|
-
Снимите дополнительное реле PGM-FI (А) в блоке реле/предохранителей моторного отсека.
-
Отсоедините 4Р разъем датчика A/F (датчика 1).
|
A
}
|
-

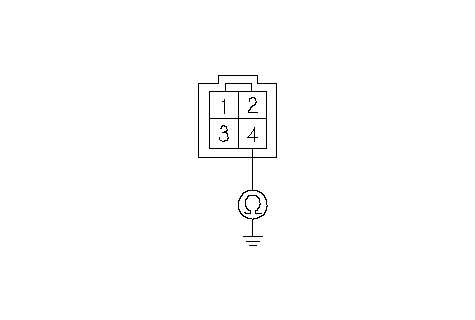

Проверьте неразрывность соединения между клеммой № 4 4Р разъема реле датчика A/F (датчик 1) и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните короткое замыкание в проводе между дополнительным реле PGM-FI и датчиком A/F (датчик 1). Также замените предохранитель № 14 FI SUB (15 A), затем перейдите к
Этап 23
.
|
|
НЕТ
|
-
|
|
-
-
Снова соедините все разъемы.
-
Включите зажигание, повернув ключ в положение ON (II).
-
Сбросьте данные блока управления ECM/PCM при помощи диагностической системы HDS.
-
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0135?
|
|
ДА
|
-
|
Проверьте качество контактов и надежность крепления клемм в датчике A/F (датчик 1), дополнительным реле PGM-FI и блоке ЕCM/PCM, затем перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0135 в меню кодов неисправности DTC MENU при помощи диагностической системы HDS.
|
Высвечивается ли на экране PASSED (проверка пройдена)?
|
|
ДА
|
-
|
Процедура поиска неисправностей завершена. Если выводились другие коды временных неисправностей DTC или коды DTC
Этап 27
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если высвечивается "FAILED" (Проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм в датчике A/F (датчик 1), дополнительном реле PGM-FI и в блоке ЕСМ/РСМ, затем перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
|
-
Снова соедините все разъемы.
-
-
Запустите двигатель и дайте ему работать на холостом ходу.
-
Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
|
Выводится ли код DTC P0135?
|
|
ДА
|
-
|
Проверьте качество контакта или надежность крепления клемм в датчике A/F (датчике 1), дополнительном реле PGM-FI и блоке ECM/PCM. Если было обновлено программное обеспечение блока ECM/PCM,
замените блок ECM/PCM на заведомо исправный,
затем перейдите к
Этап 31
. Если модуль ECM/РСМ был заменен, перейдите к
Этап 1
.
|
|
НЕТ
|
-
|
|
-
Следите за состоянием OBD STATUS для кода неисправности DTC P0135 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
|
Высвечивается ли на экране PASSED (проверка пройдена)?
|
|
ДА
|
-
|
Если было обновлено программное обеспечение блока ECM/PCM, процедура поиска неисправностей завершена. Если блок ЕСМ/РСМ был временно заменен,
замените изначально установленный блок ECM/PCM.
Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в
Этап 32
, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
|
|
НЕТ
|
-
|
Если высвечивается FAILED (проверка завершилась неудачно), проверьте качество контакта и надежность крепления клемм в датчике A/F (датчик 1), дополнительном реле PGM-FI и в блоке ECM/РСМ. Если было обновлено программное обеспечение блока ECM/PCM,
замените блок ECM/PCM на заведомо исправный,
затем перейдите к
Этап 31
. Если модуль ECM/РСМ был заменен, перейдите к
Этап 1
. Если на экране высвечивается NOT COMPLETED, оставьте двигатель работать на холостом ходу до появления результата.
|
|
4Р РАЗЪЕМ ДАТЧИКА (ДАТЧИК 1) A/F
Сторона клемм-входов
+B (WHT/BLK)
}
|
