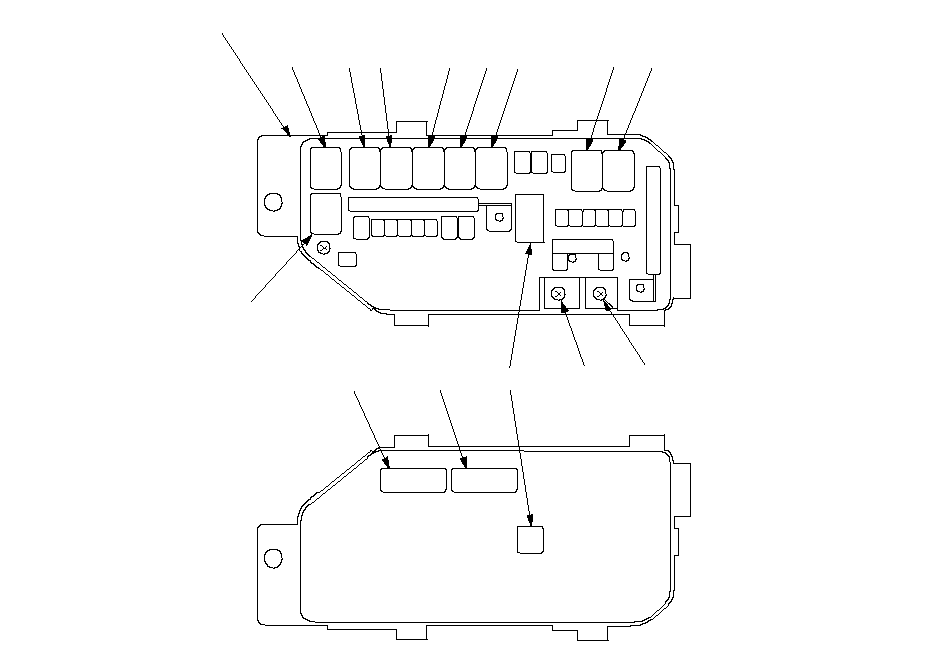

Расположение разъемов блока реле и предохранителей моторного отсека
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
Блок реле и предохранителей в моторном отсеке
|
Гнездо
|
Обозначение
|
Клемма
|
Соединяется с
|
Примечания
|
|---|---|---|---|---|
|
A (определитель электрической нагрузки)
|
11
|
3
|
Левый жгут проводов моторного отсека
|
|
|
Реле муфты сцепления кондиционера
|
12
|
4
|
||
|
B
|
14
|
14
|
Левый жгут проводов моторного отсека
|
|
|
Реле электродвигателя вентилятора салона
|
1
|
4
|
||
|
C
|
13
|
5
|
Левый жгут проводов моторного отсека
|
|
|
Реле управления электронной системой управления дроссельной заслонкой (ETCS).
|
6
|
4
|
||
|
Реле звукового сигнала
|
2
|
4
|
||
|
Реле катушки зажигания
|
5
|
4
|
||
|
Главное реле 1 модуля PGM-FI "FI MAIN".
|
3
|
4
|
||
|
Дополнительное реле PGM-FI
|
4
|
4
|
||
|
Реле вентилятора радиатора
|
7
|
4
|
||
|
Реле обогревателя заднего стекла
|
8
|
4
|
||
|
Т101
|
9
|
———
|
Жгут проводов двигателя
*1
или дополнительный жгут проводов стартера
*2
|
|
|
Т102
|
10
|
———
|
Жгут проводов двигателя
*1
или дополнительный жгут проводов стартера
*2
|
|
*1:
|
Двигатель R20A3
|
|
*2:
|
Двигатель K24Z3
|
