Как осуществлять поиск неисправностей в топливной системе и в системе выброса переработанных газов

Термин ‘‘пропадающая неисправность'' означает, что система могла быть неисправна в прошлом, однако сейчас проверки показывают, что она исправна. Если сигнализатор неисправности (MIL) на приборной панели не загорается, проверьте плохое качество контакта или ослабление крепления клемм во всех разъемах, относящихся к цепи, в которой вы производите поиск неисправности. Индикатор MIL горел, но затем погас: неисправность может периодически повторяться.

Периодически выпускаются обновления программного обеспечения блока ECM/PCM или новые сервисные процедуры. Перед поиском неисправностей проверяйте через Интернет-службы наличие обновлений ПО и информации по сервисной информации, которая относится признакам неисправности или DTC, которые вы проверяете.

‘‘Разрыв цепи'' и ‘‘Короткое замыкание'' являются обычными терминами электротехники. Разрыв цепи означает поломку провода или отсутствие контакта в разъеме. Замыкание означает случайное касание оголенного провода "массы" или другого оголенного провода. В простых электронных схемах это обычно приводит к тому, что какие-то элементы электрооборудования вообще престают работать. В сложных электронных системах (таких, как компьютеры ЕСМ и РСМ) это иногда может означать, что система работает, но не так, как она должна работать.

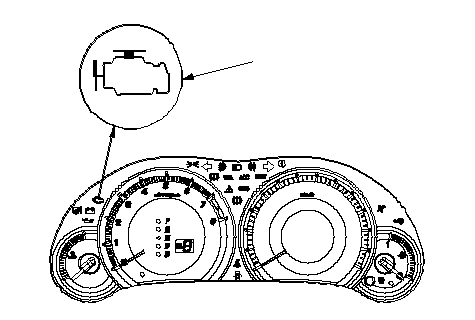

У данных моделей при повороте ключа зажигания в положение ON (II), не запуская двигатель, лампочка индикатора (MIL) (A) загорится приблизительно на 20 секунд. Затем он гаснет или мигает 5 раз при различных условиях. Это нормальная работа сигнализатора MIL. Это показывает состояние самодиагностики систем управления выхлопными газами.

Если индикатор MIL на панели приборов загорится, перейдите к разделу использования HDS.

A

}

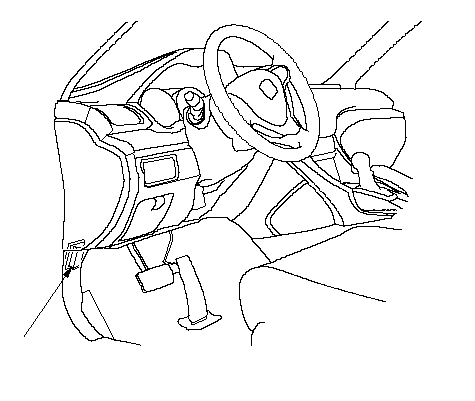

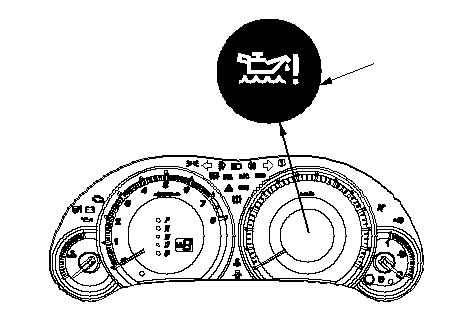

Если дисплей загорелся, датчик уровня масла может быть неисправен. Присоединить HDS к разъему информационной связи (DLC), расположенному со стороны водителя под панелью управления. Проверьте наличие диагностического кода неисправности (DTC) и при его наличии запишите его. Затем обратитесь к кодам DTC и начните соответствующую процедуру по поиску неисправностей.

A

}

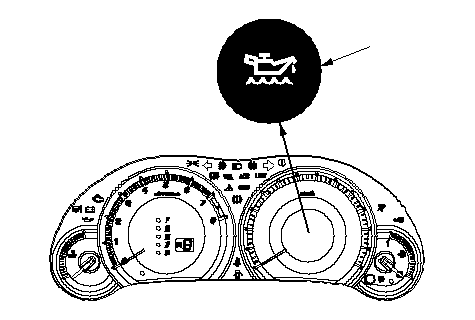

Если дисплей загорелся, датчик уровня масла может быть неисправен. Проверьте датчик уровня моторного масла.

A

}

A

}

A

*: На рисунке показана модель автомобиля с ЛРК.

}

Если сигнализатор MIL не загорелся, однако имеется неисправность автомобиля, обратитесь к поиску неисправностей по их признакам.

Некоторые способы поиска неисправностей требуют от вас обнулить содержимое памяти блока ЕСМ/PCM и попробовать скопировать код DTC. Если ошибка временная и вы не можете скопировать ее код, не продолжайте операцию поиска неисправности. Если вы продолжите операцию, это приведет к ошибочным выводам и, возможно, к ненужной замене компьютера ЕСМ/РСМ.

В памяти блока ECM/PCM хранятся различные специальные данные, позволяющие скорректировать работу системы даже при отсутствии электрического питания, например, при отсоединении отрицательного полюса аккумуляторной батареи. При замене частей памяти информация о неисправностях заменяемых чвстей должна быть стерта использованием команды ‘‘CLEAR COMMAND'' при помощи диагностической системы HDS (Honda Diagnostic System).

Диагностическая система HDS имеет три команды очистки памяти для выполнения данной цели. Это - DTC clear (Стирание кодов DTC), ECM/PCM reset (Стирание памяти компьютера ЕСМ/РСМ) и CKP pattern clear (Стирание эталонного положения коленчатого вала, показываемого датчиком СКР). Команда удаления кодов неисправностей DTC стирает все сохраненные коды DTC, а также зафиксированные данные и данные бортовой функции snapshot. Эта операция должна выполняться с помощью диагностической системы HDS после воспроизведения кода DTC в процессе поиска неисправности.

Команда "Обнуление данных ECM/PCM" стирает все занесенные в память коды DTC, фиксированную информацию, данные бортовой функции snapshot и все специальные данные, необходимые для корректирования работы системы, за исключением эталонного положения коленчатого вала. Если данные о положении СКР в памяти компьютера ECM/PCM были стерты, необходимо провести процедуру диагностики по эталонному положению. Команда удаления эталонного положения CKP стирает только данные эталонного положения CKP. Данная команда используется для ликвидации пропуска сгорания или показаний датчика СКР.

Если Вы пользуетесь типичными командами очистки сканирующего прибора, учитывайте, что существует только одна установка для очистки ECM/PCM, которая очищает все команды одновременно (процедуру диагностики по эталонному положению коленчатого вала, процедуру диагностики по режиму холостого хода, фиксированные данные, данные бортовой функции snapshot и коды DTC). После очистки всех команд нужно выполнить процедуры в следующем порядке: Процедура диагностики по режиму холостого хода ECM; процедура диагностики по эталонному положению коленвала.

A

*: На рисунке показана модель автомобиля с ЛРК.

}

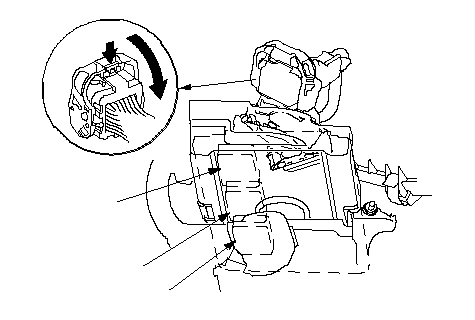

ПРИМЕЧАНИЕ: ECM/PCM остается включенным в течение 15 минут после того, как ключ зажигания повернут в положение LOCK (0). Подсоединение в обход цепи SCS после выключения замка зажигания в положение LOCK (0) отменяет эту функцию. Отключение ECM/PCM во время этой функции без соединения цепи SCS может повредить ECM/PCM.

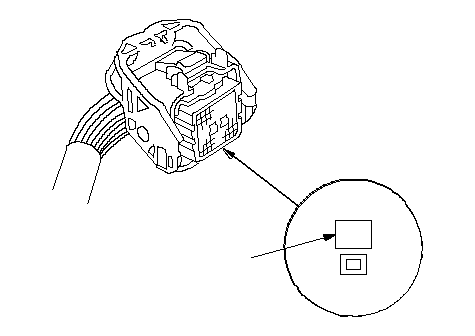

A

B

C

}

A

}

A

B

C

}

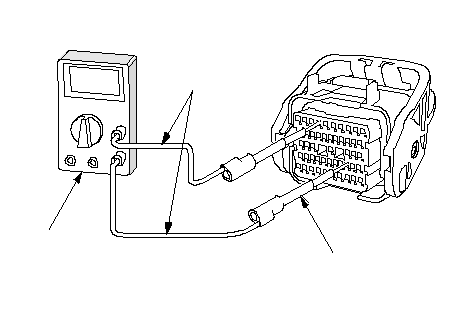

Требуются специальные инструменты

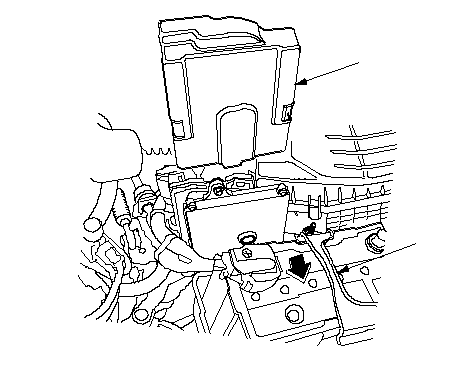

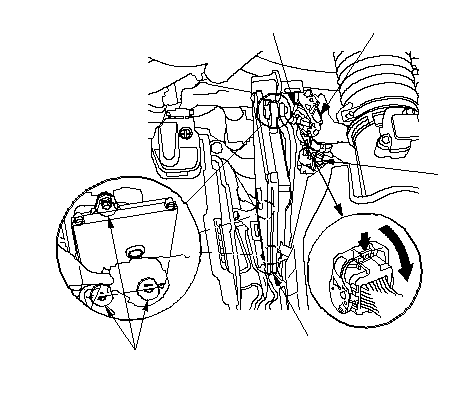

ПРИМЕЧАНИЕ: Используйте данную процедуру, когда вам необходимо заменить блок ЕСМ/РСМ на заведомо исправный во время процедуры поиска неисправностей.

A

*: На рисунке показана модель автомобиля с ЛРК.

}

A

B

}

A

D
9.8 N·m (1.0 kgf·m)

B

C

E

}

Статус OBD показывает текущий статус системы каждой DTC и все параметры. Данная функция используется для того, чтобы убедиться, что ремонт был успешно завершен. Результаты диагностических тестов для кодов DTC выводятся в следующем виде:
