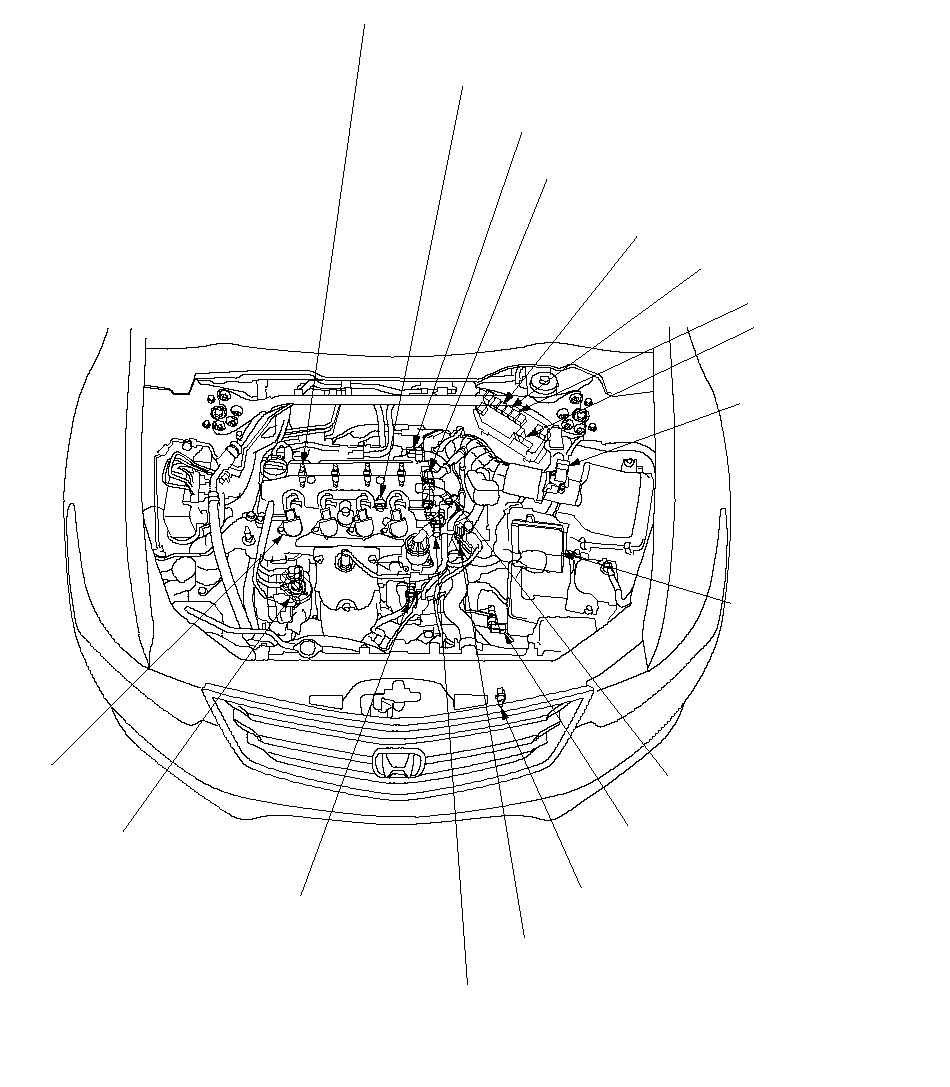

Перечень расположения элементов системы PGM-FI

Применимость для следующих годов выпуска и кузовов: 2009, CU1

УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
МОДУЛЬ (ЕСМ)/
МОДУЛЬ УПРАВЛЕНИЯ
СИЛОВЫМ АГРЕГАТОМ (РСМ)
Общие инструкции
Информация,
Замена,
Обновление,
Замена,

ДАТЧИК 1 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
Замена,

КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК ДЕТОНАЦИИ
Замена,

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ (МАР)
Замена,

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (СМР)
Замена,

ГЛАВНОЕ РЕЛЕ 1 СИСТЕМЫ PGM-FI

ДОПОЛНИТЕЛЬНОЕ РЕЛЕ PGM-FI

ДАТЧИК МАССЫ ВОЗДУШНОГО ПОТОКА (MAF)
ДАТЧИК/
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА НА ВПУСКЕ
(IAT)
Замена,

ВТОРИЧНЫЙ ВАЛ (ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ (МКП)
Замена,

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ДАТЧИК
ДАВЛЕНИЯ МАСЛА

ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА
ДЕТЕКТОР (ELD)
Замена,

ДАТЧИК 2 ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ECT)
Замена,

*: На рисунке показана модель автомобиля с ЛРК.

ВТОРИЧНЫЙ ВАЛ
(ПРОМЕЖУТОЧНЫЙ ВАЛ)
ДАТЧИК СКОРОСТИ (АКП)

ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА
Проверка,
Удаление/установка,

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKP)
Замена,

}

ВТОРИЧНЫЙ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК
(ВТОРИЧНЫЙ ДАТЧИК HO2S) (ДАТЧИК 2)
Замена,

ОТНОШЕНИЕ МАССЫ ВОЗДУХА К МАССЕ
ТОПЛИВА (А/F)
ДАТЧИК (ДАТЧИК 1)
Замена,

}

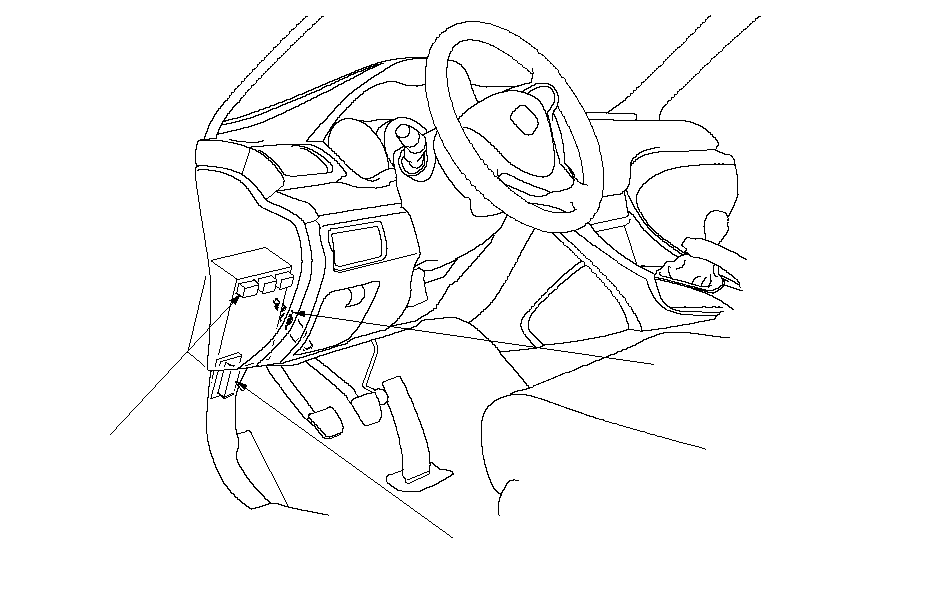

ГЛАВНОЕ РЕЛЕ 2 СИСТЕМЫ PGM-FI

*: На рисунке показана модель автомобиля с ЛРК.

}
