    • Поиск неисправности в электрической цепи системы зарядки

    Применимость для следующих годов выпуска и кузовов: 2009, CU1
    1. Включите зажигание, повернув ключ в положение ON (II).
    Загорается ли индикатор системы заряда?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Запустите двигатель. Поддерживайте частоту вращения двигателя 2 000 об/мин (мин -1 ) в течение 1 минуты.
    Гаснет ли индикатор системы заряда?
    ДА -
    Цепь индикатора системы заряда исправна. Перейдите к поиску неисправностей цепи генератора и регулятора. ■
    НЕТ -
    Перейдите к Этап 3 .
    Мигает ли индикатор системы зарядки?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 4P разъем генератора.
    1. Включите зажигание, повернув ключ в положение ON (II).
      ПРИМЕЧАНИЕ: Индикатор системы заряда может загореться и затем погаснуть.
    Гаснет ли индикатор системы заряда?
    ДА -
    НЕТ -
    Перейдите к Этап 7 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Соедините цепь Сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение LOCK (0).
      ПРИМЕЧАНИЕ: Это действие необходимо для предотвращения повреждения блока ЕСМ/PCM.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

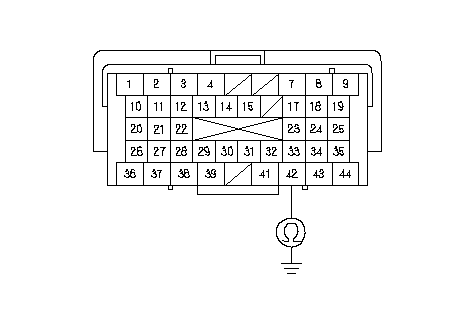

    1. Проверьте неразрывность провода между клеммой В42 разъема компьютера ЕСМ/РСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между генератором и ЕСМ/РСМ.■
    НЕТ -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
    Мигает ли индикатор системы зарядки?
    ДА -
    Перейдите к Этап 15 .
    НЕТ -
    Замените модуль управления панелью приборов .■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 4P разъем генератора.

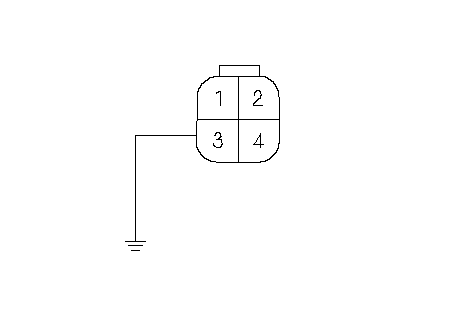

    1. Подсоедините клемму № 3 4контактного разъема генератора к "массе" кузова с помощью провода-переходника.
    1. Включите зажигание, повернув ключ в положение ON (II).
    Загорается ли индикатор системы заряда?
    ДА -
    НЕТ -
    Перейдите к Этап 19 .
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Соедините цепь Сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение LOCK (0).
      ПРИМЕЧАНИЕ: Это действие необходимо для предотвращения повреждения блока ЕСМ/PCM.
    1. Отсоедините 44Р разъем В блока управления ЕСМ/РСМ.

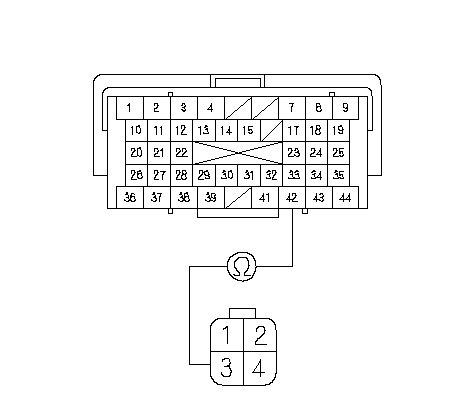

    1. Проверьте неразрывность соединения между клеммой B42 разъема блока ЕСМ/РСМ и клеммой № 3 4-контрактного разъема генератора.
    Непрерывно ли соединение?
    ДА -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
    НЕТ -
    Устраните разрыв в проводе между генератором и блоком ЕСМ/РСМ.■
