    • Поиск неисправностей по кодам DTC: P0712 (28)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC P0712:
     Короткое замыкание в цепи датчика температуры рабочей жидкости АКП (ATF)
    ПРИМЕЧАНИЕ:
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте напряжение датчика ATF Temp Sensor в списке данных DATA LIST при помощи диагностического прибора HDS.
    Напряжение датчика температуры ATF Temp Sensor 0,07 В или ниже?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте на наличие пропадающего замыкания в проводе "массы" ATFT между датчиком температуры ATF и компьютером PCM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем жгута проводов электромагнитного клапана переключения.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте напряжение датчика ATF Temp Sensor в списке данных DATA LIST при помощи диагностического прибора HDS.
    Напряжение датчика температуры ATF Temp Sensor 0,07 В или ниже?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем PCM; двигатель R20A3: B (44P), двигатель K24Z3: B (49P).

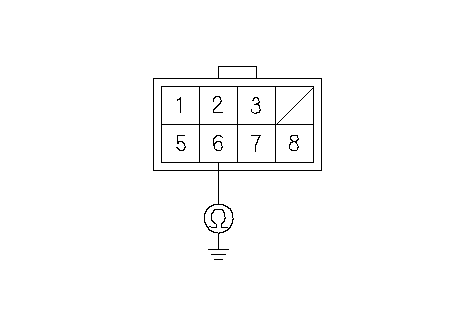

    1. Проверьте непрерывность между клеммой № 6 разъема жгута электромагнита переключения и "массой" автомобиля.
    Непрерывно ли соединение?
    ДА -
    Устраните разрыв провода или замыкание на "массу" в проводе между клеммой разъема блока РСМ; модель двигателя R20A3: B27, двигатель K24Z3: B28 и клеммой № 6 разъема жгута проводов электромагнитного клапана переключения, затем перейдите к Этап 12 .
    НЕТ -
    Перейдите к Этап 11 .

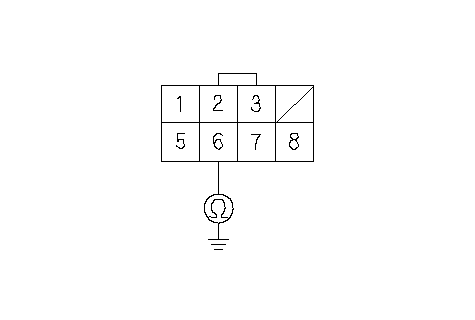

    1. Снимите жгута электромагнита переключения и проверьте непрерывность между клеммой № 6 разъема жгута электромагнита переключения и "массой" автомобиля. Не отсоединяйте разъем клапана D электромагнита переключения.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Перейдите к Этап 18 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Запустите двигатель в положении Р рычага переключения и подождите не менее 20 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0712?
    ДА -
    Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком температуры ATF и компьютером PCM, затем перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 17 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0712 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 16 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается NOT COMPLETED (Проверка не завершена), проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком температуры ATF и компьютером PCM, затем перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 15 .
    1. Снова соедините все разъемы.
    1. Обновите программное обеспечение блока РСМ, если он не имеет последней версии программного обеспечения, двигатель R20A3, двигатель K24Z3, или замените модуль PCM на заведомо исправный.
    1. Запустите двигатель в положении Р рычага переключения и подождите не менее 20 секунд.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0712?
    ДА -
    Проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком температуры ATF и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 20 . Если модуль РСМ был заменен, перейдите к Этап 1 .
    НЕТ -
    Перейдите к Этап 22 .
    1. Следите за состоянием OBD STATUS для кода неисправности DTC P0712 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.
    HDS высветил PASSED (проверка завершилась удачно) на экране?
    ДА -
    Если было обновлено программное обеспечение блока PCM, процедура поиска неисправностей завершена. Если блок РСМ был заменен, замените изначально установленный блок РСМ; двигатель R20A3, двигатель K24Z3. Если выводились другие коды временных неисправностей DTC или коды DTC Этап 21 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    НЕТ -
    Если на экране высвечивается NOT COMPLETED (Проверка не завершена), проверьте на наличие пропадающего замыкания в проводе "массы" между датчиком температуры ATF и компьютером PCM. Если программное обеспечение РСМ было обновлено, замените РСМ на заведомо исправный, затем перейдите к Этап 20 . Если модуль РСМ был заменен, перейдите к Этап 1 . Если на экране высвечивается NOT COMPLETED (Проверка не завершена), перейдите к Этап 20 .
