Проверка/замена датчика температуры рабочей жидкости автоматической трансмиссии (ATF)
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
-
Поднимите автомобиль на подъемнике или включите стояночный тормоз и заблокируйте задние колеса, и поднимите переднюю часть автомобиля. Убедитесь в надежности установки автомобиля.
-
Снимите левое переднее колесо.
-
Снимите грязезащитный щиток.
-

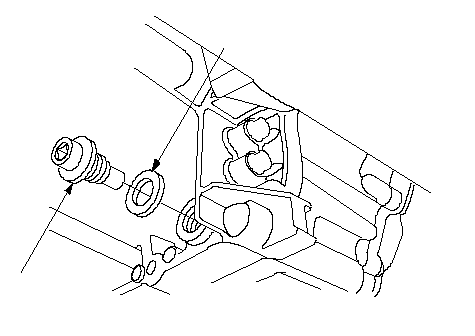

Выкрутите сливную пробку (А) и слейте рабочую жидкость коробки передач (АТF).
-
Затем установите сливную пробку обратно с новой уплотнительной шайбой (В).
-
-
Снимите удерживающий кронштейн аккумуляторной батареи.
-
Снимите корпус воздухоочистителя и впускной воздуховод.
|
B
A
18 x 1.5 mm
49 N·m (5.0 kgf·m)
}
|
-

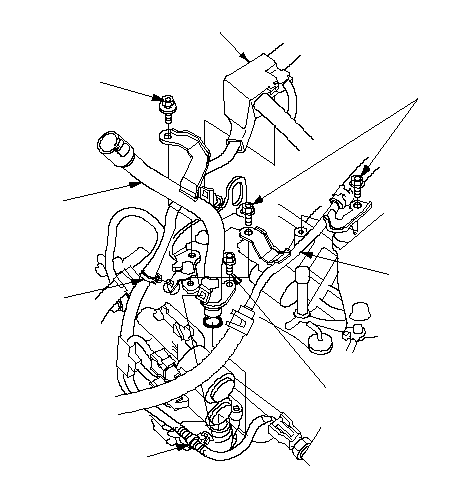

Снимите щуп ATF и выкрутите болты (А), крепящие линию охладителя ATF (В).
-
Снимите хомуты жгутов (С) проводов со скоб хомутов.
-
Снимите болты (D), крепящие направляющую трубку щупа ATF (E) и снимите направляющую трубку.
|
C
A
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
B
C
E
C
D
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
D
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

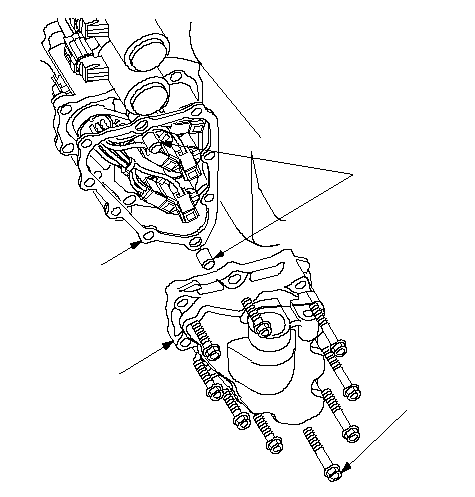

Снимите крышку (А) электромагнитного клапана включения, цилиндрические штифты (В) и прокладку (С).
|
A
B
C
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
}
|
-

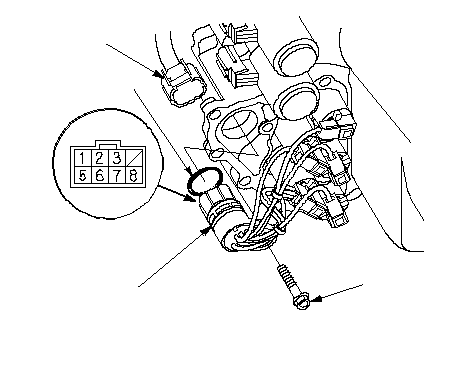

Отсоедините разъем (А) жгута электромагнитного клапана переключения передач (А) и болт болт, крепящий разъем жгута проводов электромагнита переключения (С) с корпуса трансмиссии.
-
Измерьте сопротивление датчика температуры рабочей жидкости между клеммами разъема жгута проводов электромагнитных клапанов переключения № 6 и № 7.
-
Если сопротивление не соответствует стандарту,
замените датчик температуры рабочей жидкости АКП
и жгут проводов электромагнитного клапана. Перейдите к
Этап 17
. Датчик температуры рабочей жидкости поставляется только совместно со жгутов проводов электромагнитного клапана. Если сопротивление соответствует стандарту, а датчик температуры рабочей жидкости АКП и жгут проводов электромагнитного клапана исправны, перейдите к
Этап 16
.
-
Установите новое уплотнительное кольцо (D) на жгут проводов электромагнита переключения и установите жгут на корпус трансмиссии. Закрепите жгут проводов электромагнита переключения болтом и перейдите к
Этап 19
.
|
B
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
A
D
C
}
|
-

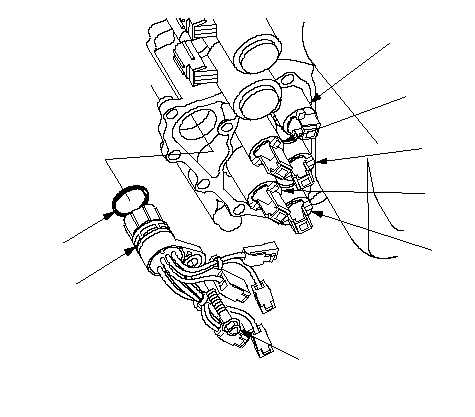

Отсоедините разъемы от электромагнитных клапанов переключения передач и замените
датчик температуры рабочей жидкости АКП
и жгут проводов электромагнитного клапана (F).
-
Установите новое уплотнительное кольцо (G) на новый жгут проводов электромагнита переключения и установите жгут на корпус трансмиссии. Закрепите крепления жгута проводов электромагнита переключения болтом.
-
Подсоедините клеммы жгута проводов электромагнита переключения к электромагнитам переключения.
-
Разъем провода BLU к электромагнитному клапану А.
-
Разъем провода ORN к электромагнитному клапану В.
-
Разъем провода GRN к электромагнитному клапану С.
-
Разъем провода YEL, WHT, WHT к электромагнитному клапану переключения D.
-
Разъем провода RED к электромагнитному клапану Е.
-
Установите крышку электромагнитных клапанов включения, штифты и новую прокладку.
-
Установите новое уплотнительное кольцо на направляющую трубку щупа измерения уровня ATF, затем установите направляющую трубку щупа. Закрепите направляющую трубку болтами.
-
Проверьте жгут проводов электромагнита переключения на наличие ржавчины, грязи или масла, при необходимости очистите его, затем аккуратно подсоедините вновь.
-
Закрепите линию охладителя ATF болтом.
-
Установите хомуты жгута проводов на скобы жгутов.
-
Установите опору аккумуляторной батареи.
-
Установите корпус воздухоочистителя и трубу впускного тракта.
-
Установите грязезащитный щиток.
-
Установите левое переднее колесо.
-
ПРИМЕЧАНИЕ: Не выполняйте тестовую поездку до
Этап 30
.
-
|
6 x 1.0 mm
12 N·m
(1.2 kgf·m)
A
D
E
B
C
F
G
}
|
