    • Рычажковый переключатель АКП + поиск неисправностей цепи подсветки (переключатель на низшие передачи)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и мерами безопасности и правилами выполнения операций в SRS, прежде чем начать ремонт или обслуживание.

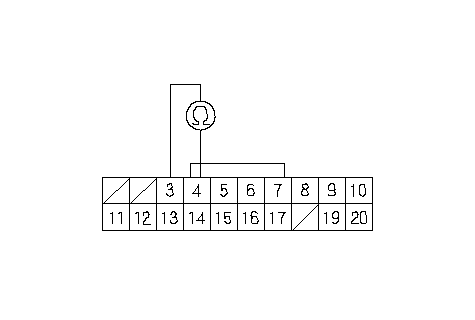

    1. Проверьте непрерывность соединения между клеммами № 3 и № 4 разъема 20Р дополнительного жгута проводов поворотного контактора.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Перейдите к Этап 3 .
    1. Отсоедините разъем рычажка понижения (-) передачи.

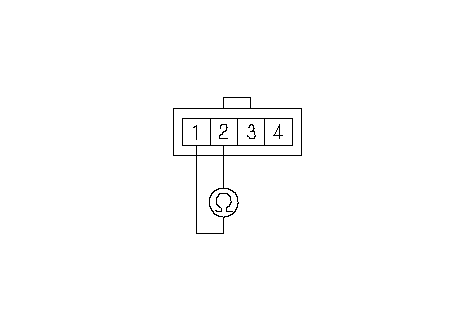

    1. Проверьте неразрывность соединения между клеммами № 1 и № 2 разъема рычажка понижения (-) передачи.
    Непрерывно ли соединение?
    ДА -
    Замените дополнительный жгут проводов поворотного контактора.■
    НЕТ -
    1. Включите зажигание, повернув ключ в положение ON (II), и установите комбинированный выключатель света в положение Parking (SMALL).

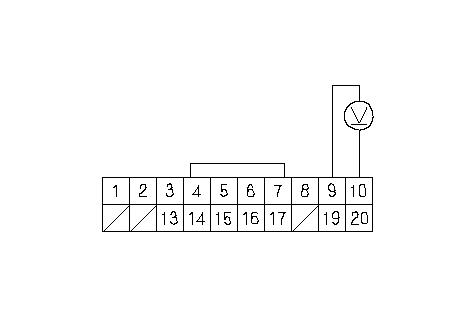

    1. Измерьте напряжение между клеммами № 9 и № 10 20Р разъема поворотного контактора.
    Есть ли напряжение аккумулятора?
    ДА -
    НЕТ -
    Перейдите к Этап 8 .

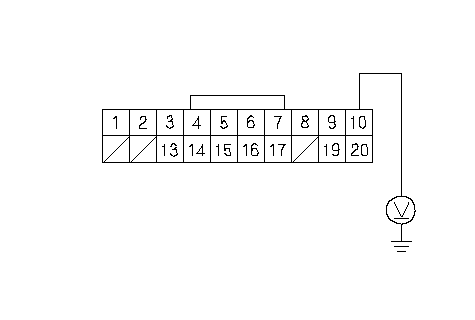

    1. Измерьте напряжение между клеммой № 10 разъема 20Р поворотного контактора и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Проверьте исправность предохранителя № 6 (7,5 A) в блоке предохранителей/реле под панелью приборов со стороны пассажира. Если предохранитель исправен, устраните разрыв или замыкание в проводе между клеммой № 10 разъема 20Р поворотного контактора и блоком предохранителей/реле под панелью приборов со стороны пассажира.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем модуля управления приборами.

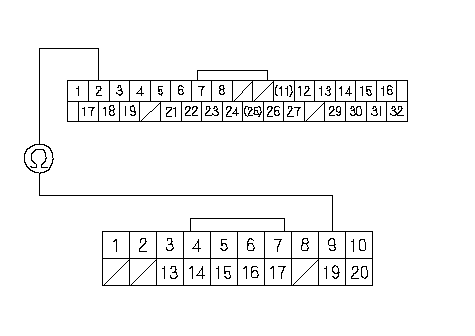

    1. Проверьте непрерывность соединения между клеммой № 9 разъема 20Р поворотного контактора и клеммой № 2 разъема модуля управления приборами.
    Непрерывно ли соединение?
    ДА -
    НЕТ -
    Устраните разрыв в цепи проводов между клеммой № 9 разъема 20P поворотного контактора и модулем управления приборами.■
