    • Коды поиска неисправностей (DTC): 12, 14, 16, 18

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 12, 14, 16, 18:
     Датчик частоты вращения колеса (сильные помехи/прерывания сигнала)
    ПРИМЕЧАНИЕ: Если индикаторы ABS и VSA загорелись из-за электрических помех, то при движении со скоростью 15 км/ч индикаторы должны погаснуть.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. DTC
      Соответствующий датчик частоты вращения колеса
      12
      Передний правый
      14
      Передний левый
      16
      Задний правый
      18
      Задний левый

    Установка датчика частоты вращения колеса проходит правильно?
    ДА -
    Перейдите к Этап 3 .
    НЕТ -
    1. Проверьте соответствующий магнитный отметчик.
      DTC
      Соответствующее магнитное кодировочное кольцо
      Примечание:
      12
      Передний правый
      14
      Передний левый
      16
      Задний правый
      18
      Задний левый

    Магнитный отметчик в порядке?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Замените подшипник колеса (переднего) или узел ступицы (задней):■

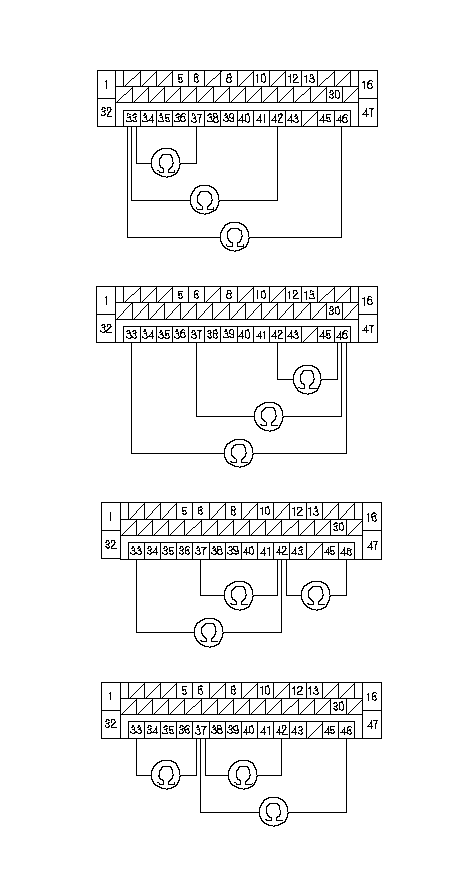

    1. Проверьте неразрывность соединения между клеммой GND соответствующего датчика частоты вращения колеса и 47Р разъемом блока управления-модулятора VSA (смотрите таблицу).
      DTC
      Клемма разъема соответствующего датчика
      Клеммы разъема других датчиков
      12
      FR-GND:
      № 33
      № 46
      № 42
      № 37
      14
      FL-GND:
      № 46
      № 33
      № 42
      № 37
      16
      RR-GND:
      № 42
      № 33
      № 46
      № 37
      18
      RL-GND:
      № 37
      № 33
      № 46
      № 42

    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание проводов между соответствующим датчиком частоты вращения колеса и другим датчиком частоты вращения колеса.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Снова соедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Проверьте работу автомобиля на ходу. Проедьте на автомобиле со скоростью 30 км/ч или больше.
      ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не по подъему.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Коды DTC 12, 14, 16 и/или 18 высвечиваются?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    1. Проверьте работу автомобиля на ходу. Проедьте на автомобиле со скоростью 30 км/ч или больше.
      ПРИМЕЧАНИЕ: Ведите автомобиль по прямому участку дороги, а не по подъему.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Коды DTC 12, 14, 16 и/или 18 высвечиваются?
    ДА -
    Проверьте состояние контактов 47P разъема электронного блока модулятора-управления VSA. Если было произведено обновление программного обеспечения модулятора VSA - блока управления, временно замените его на заведомо исправный модулятор VSA - блок управления, после чего проведите повторную проверку. Если модулятор VSA - блок управления был временно заменен в целях проверки, перейдите к Этап 1 .
    НЕТ -
    Если было проведено обновление программного обеспечения модулятора VSA - блока управления, процедура поиска неисправностей завершена. Если модулятор VSA - блок управления был временно заменен, необходимо заменить исходный модулятор VSA - блок управления. Если выводятся другие коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
