Поиск неисправностей по кодам (DTC):A1-1x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC A1-1x (‘‘x'' может быть от 0 до 9 или от A до F):

Нарушена подача питания (линия VА)

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Читается ли теперь код неисправности DTC A1-1x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Проверьте предохранитель № 12 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.

Исправен ли предохранитель?

ДА	-	Перейдите к Этап 6 .
НЕТ	-	Замените предохранитель, затем поверните ключ замка зажигания в положение ON (II). Если предохранитель снова сгорит, проверьте замыкание в цепи предохранителя № 12 (7,5 А) (жгут проводов панели приборов, правый боковой жгут проводов, жгут проводов блока SRS пола или жгут проводов блока OPS).■

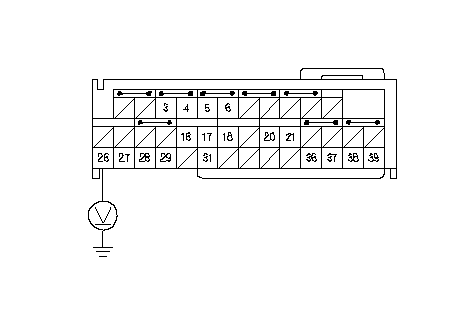

Измерьте напряжение между клеммой № 26 разъема А (39Р) блока SRS и "массой" кузова. Должно быть напряжение аккумулятора.

Соответствует ли напряжение допустимому значению?

ДА	-	Неисправен блок SRS или плохой контакт разъема А (39P) с блоком SRS; проверьте соединения. Если соединения в порядке, замените блок SRS. ■
НЕТ	-	Обрыв провода в жгуте проводов панели управления; замените жгут проводов панели управления.■
