Поиск неисправностей по кодам DTC: 92-1x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 92-1x (‘‘x'' может быть от 0 до 9 или от A до F):

Замыкание на силовой провод в цепи индикатора отключения подушки безопасности пассажира

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Выполните поиск неисправностей по коду DTC A1-1x перед выполнением этой процедуры поиска неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Высвечивается ли код неисправности 92-1x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

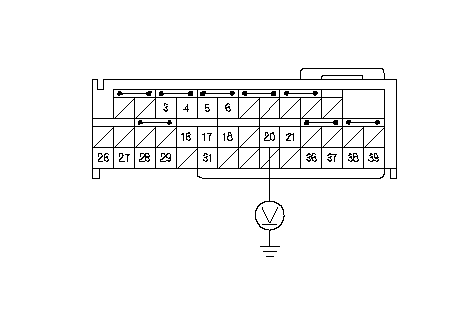

Измерьте напряжение между клеммой № 20 разъема А (39Р) блока SRS и "массой" кузова. Напряжение должно быть не более 0,5 В.

Соответствует ли напряжение допустимому значению?

ДА	-	Неисправен блок SRS и индикатор отключения подушки безопасности пассажира, замените индикатор отключения подушки безопасности пассажира. Если проблема все еще присутствует, замените блок SRS. ■
НЕТ	-	Замыкание на силовой провод в жгуте проводов панели приборов или аудиоблока; замените неисправный жгут проводов.■
