Поиск неисправностей по кодам DTC: 74-22

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 74-22:

Разрыв в цепи электродвигателя правого бокового Е-преднатяжителя

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Код DTC 74-22 высвечивается?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

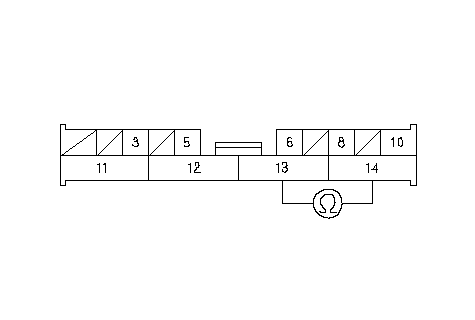

Измерьте сопротивление между клеммами № 13 и № 14 разъема 14Р левого дополнительного жгута проводов моторного отсека (ЛРК) или разъема 14Р дополнительного жгута проводов Е-преднатяжителя (ПРК). Сопротивление должно быть 0 - 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Проверьте контакты и крепления клемм № 13 и № 14 14P разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или клемм № 13 и № 14 14P разъема дополнительного жгута проводов Е-преднатяжителя (ПРК). Если клеммы и соединения в порядке, замените блок управления Е-преднатяжителем и повторите проверку.
НЕТ	-	Перейдите к Этап 8 .

Отсоедините 2Р разъем правого бокового жгута проводов от электродвигателя правого бокового Е-преднатяжителя.

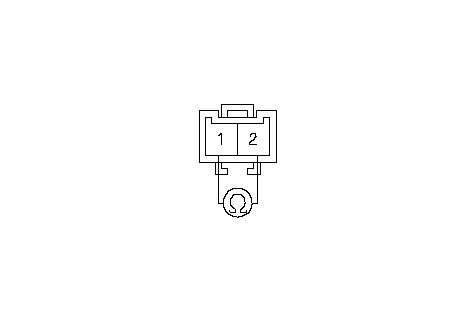

Измерьте сопротивление между клеммами № 1 и № 2 2Р разъема электродвигателя правого бокового Е-преднатяжителя. Сопротивление должно быть 0 - 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Разрыв в левом дополнительном жгуте проводов моторного отсека (ЛРК), дополнительном жгуте проводов Е-преднатяжителя (ПРК), левом жгуте проводов моторного отсека, правом боковом жгуте проводов или правом жгуте проводов моторного отсека; замените неисправный жгут проводов.■
НЕТ	-	Неисправен электродвигатель правого бокового Е-преднатяжителя; замените электродвигатель правого бокового Е-преднатяжителя. ■
