Поиск неисправностей по кодам DTC: 73-12

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 73-12:

Разрыв в цепи электродвигателя левого бокового Е-преднатяжителя

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Код DTC 73-12 высвечивается?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Отсоедините 5Р разъем левого дополнительного жгута проводов моторного отсека (ЛРК) или 5Р разъем дополнительного жгута проводов Е-преднатяжителя (ПРК) от блока Е-преднатяжителя.

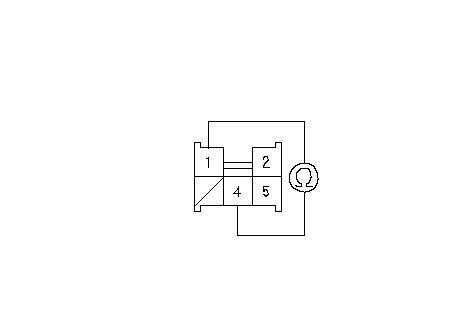

Измерьте сопротивление между клеммами № 1 и № 4 разъема 5P левого дополнительного жгута проводов моторного отсека (ЛРК) или разъема 5Р дополнительного жгута проводов Е-преднатяжителя (ПРК). Сопротивление должно быть 0 - 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Проверьте контакты и крепления клемм № 1 и № 4 5Р разъема левого дополнительного жгута проводов моторного отсека (ЛРК) или клемм № 1 и № 4 5Р разъема дополнительного жгута проводов Е-преднатяжителя (ПРК). Если клеммы и соединения в порядке, замените блок управления Е-преднатяжителем и повторите проверку.
НЕТ	-	Перейдите к Этап 8 .

Отсоедините 2Р разъем левого бокового жгута проводов от электродвигателя левого бокового Е-преднатяжителя.

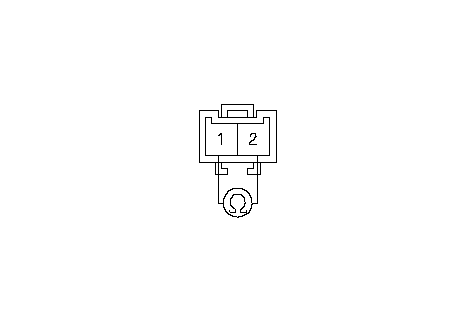

Измерьте сопротивление между клеммами № 1 и № 2 электродвигателя левого бокового Е-преднатяжителя. Сопротивление должно быть 0 - 1,0 Ω.

Соответствует ли сопротивление допустимому значению?

ДА	-	Разрыв в левом дополнительном жгуте проводов моторного отсека (ЛРК), дополнительном жгуте проводов Е-преднатяжителя (ПРК), левом боковом жгуте проводов или левом жгуте проводов моторного отсека; замените неисправный жгут проводов.■
НЕТ	-	Неисправен электродвигатель левого бокового Е-преднатяжителя; замените электродвигатель левого бокового Е-преднатяжителя. ■
