Руководство по обслуживанию и ремонту Honda Accord
8 поколения

Honda Accord

  • Общая информация
  • Спецификация
  • График техобслуживания
  • Двигатель
  • Топливо и система снижения токсичности
  • Трансмиссия
  • Рулевое управление
  • Подвеска
  • Тормозная система
  • HVAC (Система отопителя, вентилятора, кондиционера)
  • Кузов
  • Средства безопасности
  • Поиск неисправностей DTC
  • Схемы электропроводки

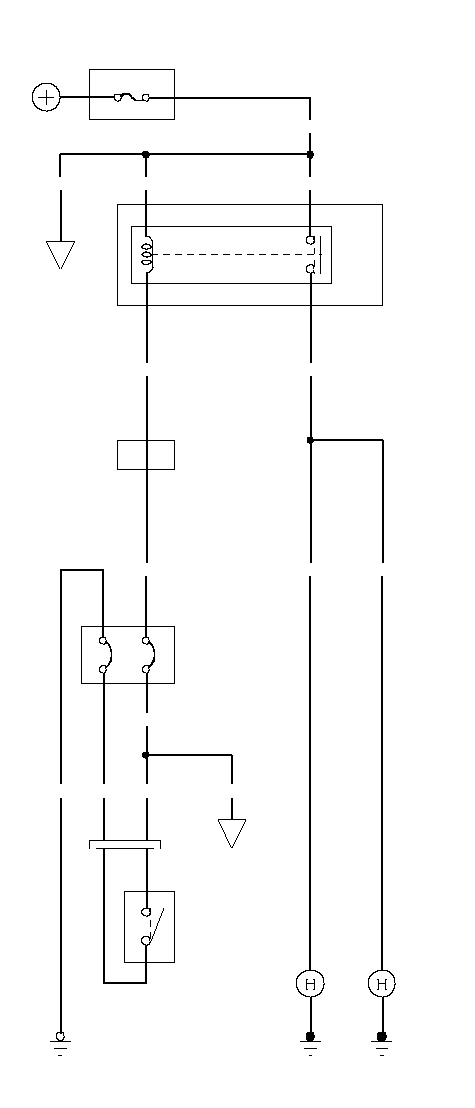

    • Электричаская схема звукового сигнала

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

    BLU/RED

    ORN

    АККУМУЛЯТОРНАЯ БАТАРЕЯ

    RED

    BLU/RED

    ORN

    ORN

    ORN

    4

    2

    3

    1

    RED

    RED

    № 10 (10 A)

    1

    11

    RED

    BLU/RED

    1

    1

    G501

    BRN

    BLK

    E4

    D1

    ORN

    12

    2

    1

    2

    РЕЛЕ
    ЗВУКОВОГО
    СИГНАЛА

    РЕЛЕ ЗВУКОВОГО
    СИГНАЛА
    ОХРАННОЙ
    СИГНАЛИЗАЦИИ

    СОЕДИНИТЕЛЬНЫЕ
    ПРОВОДА

    ЗВУКОВОЙ
    СИГНАЛ
    (Громкий)

    ЗВУКОВОЙ
    СИГНАЛ
    (Тихий)

    ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
    ПОЛОЖЕНИЙ
    "ВКЛЮЧИТЬ/
    ВОЗОБНОВИТЬ/ВЫКЛЮЧИТЬ"
    КРУИЗ-КОНТРОЛЯ

    ВЫКЛЮЧАТЕЛЬ
    ЗВУКОВОГО СИГНАЛА

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГООТСЕКА

    БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
    МОТОРНОГООТСЕКА

    ВОДИТЕЛЬСКАЯ
    КЛЕММНАЯ
    КОРОБКА 1

    }
