Поиск неисправностей по кодам DTC: 68-2x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 68-2x ("x'' может быть от 0 до 9 или от A до F):

Замыкание в цепи выключателя ON/OFF (вкл./выкл.) подушки безопасности переднего пассажира

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Код DTC 68-2x все еще горит?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

Код DTC 68-2x все еще горит?

ДА	-	Перейдите к Этап 9 .
НЕТ	-	Неисправен выключатель (вкл./выкл.) подушки безопасности переднего пассажира или плохой контакт 4Р разъема выключателя (вкл./выкл.) подушки безопасности переднего пассажира и выключателя (вкл./выкл.) подушки безопасности переднего пассажира. Проверьте соединения между разъемом и выключателем (вкл./выкл.) подушки безопасности переднего пассажира. Если соединения в порядке, замените выключатель (вкл./выкл.) подушки безопасности переднего пассажира. ■

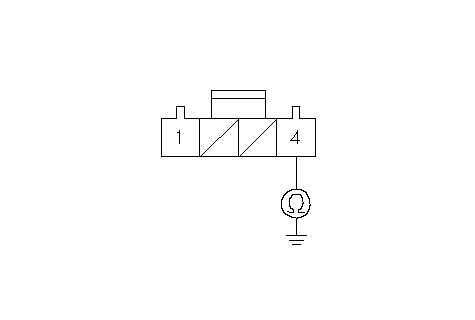

Проверьте неразрывность цепи между клеммой № 4 разъема (4Р) жгута проводов панели приборов и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Замыкание провода в жгуте проводов панели управления; замените жгут проводов панели управления.■
НЕТ	-	Неисправен электронный блок SRS; замените его. ■
