Поиск неисправностей по кодам DTC: 68-1x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 68-1x (x'' может быть от 0 до 9 или от A до F):

Разрыв в цепи выключателя ON/OFF (вкл./выкл.) подушки безопасности переднего пассажира

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.

Высвечивается ли код неисправности 68-1x?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

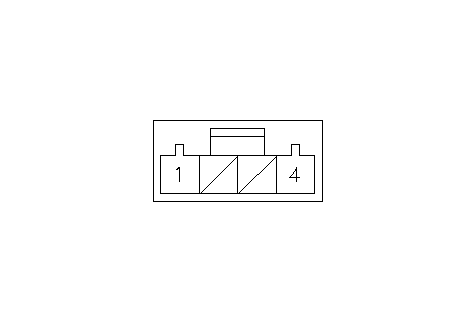

Соответствует ли сопротивление допустимому значению?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Неисправен выключатель (вкл./выкл.) подушки безопасности переднего пассажира или плохой контакт 4Р разъема выключателя (вкл./выкл.) подушки безопасности переднего пассажира и выключателя (вкл./выкл.) подушки безопасности переднего пассажира. Проверьте соединения между разъемом и выключателем (вкл./выкл.) подушки безопасности переднего пассажира. Если соединения в порядке, замените выключатель (вкл./выкл.) подушки безопасности переднего пассажира. ■

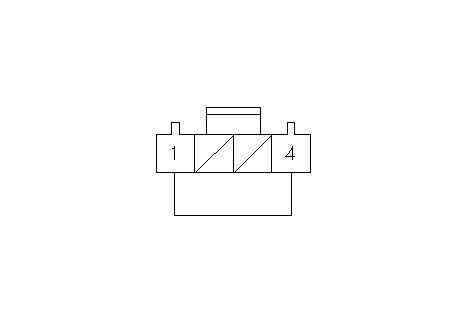

Установите провод-перемычку между клеммами № 1 и № 4 разъема 4Р жгута проводов панели приборов.

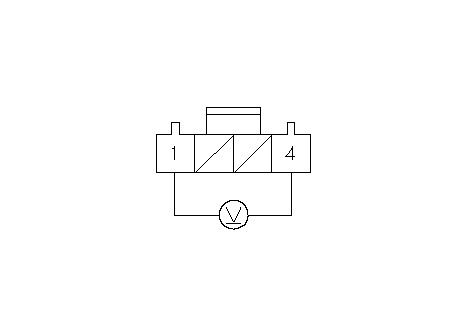

Измерьте напряжение между клеммами № 1 и № 4 4Р разъема жгута проводов панели приборов.

Есть ли напряжение аккумулятора?

ДА	-	Замыкание провода в жгуте проводов панели управления; замените жгут проводов панели управления.■
НЕТ	-	Если значение примерно 0 В, перейдите к Этап 10 . Если значение 5 В, подсоедините выключатель (вкл./выкл.) подушки безопасности переднего пассажира и проверьте коды DTC. Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если выводится другой код DTC, замените блок SRS.

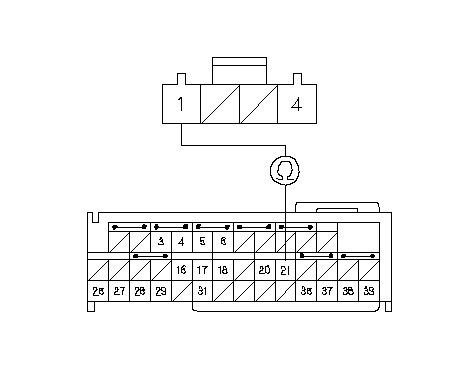

Проверьте неразрывность цепи между клеммой № 1 4Р разъема жгута проводов панели приборов и клеммой 21 разъема А (39Р) блока SRS.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Обрыв провода в жгуте проводов панели управления; замените жгут проводов панели управления.■

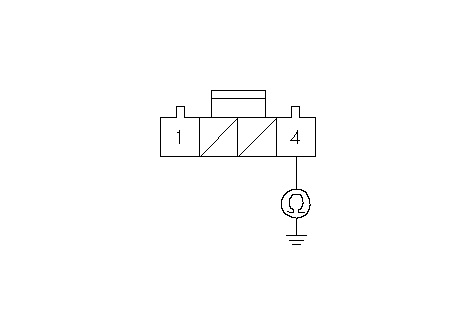

Проверьте неразрывность цепи между клеммой № 4 разъема (4Р) жгута проводов панели приборов и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Неисправен блок SRS или плохой контакт 39P разъема А блока SRS и блока SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
НЕТ	-	Разрыв в цепи между 4Р разъемом жгута проводов панели приборов и "массой" кузова (G504), или плохой контакт с "массой" G504.■
