    • Поиск неисправностей по кодам DTC: 62-1x - без подогрева сиденья

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 62-1x (x'' может быть от 0 до 9 или от A до F):
    Разрыв в цепи датчика замка правого бокового ремня безопасности (без обогревателя сиденья)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.
    1. Поверните ключ зажигания в положение ON (II), затем пристегните и отстегните правый боковой ремень безопасности несколько раз.
    Высвечивается ли код неисправности 62-1x?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

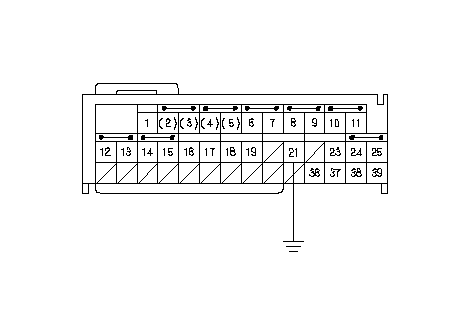

    1. Установите провод-перемычку между клеммой № 21 разъема В (39Р) блока SRS и "массой" кузова.
    Код DTC 62-2x все еще горит?
    ДА -
    Перейдите к Этап 8 .
    НЕТ -
    Неисправен блок SRS или плохой контакт разъема В (39P) блока SRS с блоком SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

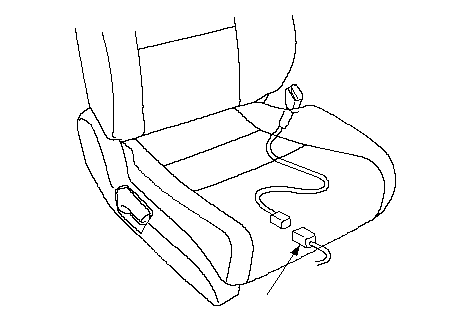

    1. Отсоедините 2Р разъем жгута проводов блока SRS пола (А) от датчика замка правого бокового ремня безопасности.
    1. Включите зажигание, повернув ключ в положение ON (II).

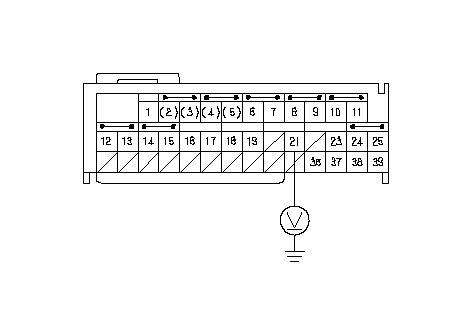

    1. Измерьте напряжение между клеммой № 21 разъема В (39Р) блока SRS и "массой" кузова. Значение должно быть больше 10 В.
    Соответствует ли напряжение допустимому значению?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Измерьте сопротивление между клеммой № 1 разъема 2Р жгута проводов блока SRS пола и "массой" кузова. Сопротивление должно быть 0 - 1,0 Ω.
    Соответствует ли сопротивление приведенному значению?
    ДА -
    Неисправен датчик замка правого бокового ремня безопасности; замените блок замка правого бокового ремня безопасности. ■
    НЕТ -
    Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
