Поиск неисправностей по кодам DTC: 62-1x - с подогревом сиденья
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 62-1x (x'' может быть от 0 до 9 или от A до F):
Разрыв в цепи датчика замка правого бокового ремня безопасности (с обогревателем сиденья)
ПРИМЕЧАНИЕ:
-
-
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней,
обновите ПО блока SRS
и проведите повторную проверку.
-
-
Поверните ключ зажигания в положение LOCK (0) и подождите приблизительно 10 секунд.
-
Поверните ключ зажигания в положение ON (II), затем пристегните и отстегните правый боковой ремень безопасности несколько раз.
-
|
Высвечивается ли код неисправности 62-1x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-

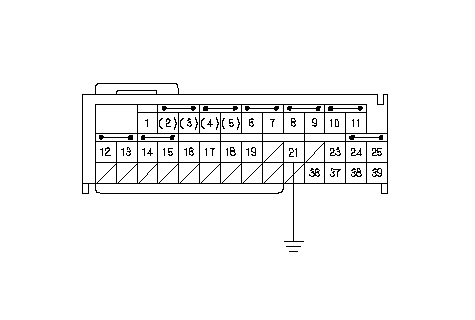

Установите провод-перемычку между клеммой № 21 разъема В (39Р) блока SRS и "массой" кузова.
-
|
Код DTC 62-2x все еще горит?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Неисправен блок SRS или плохой контакт разъема В (39P) блока SRS с блоком SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке,
то следует заменить блок SRS.
■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

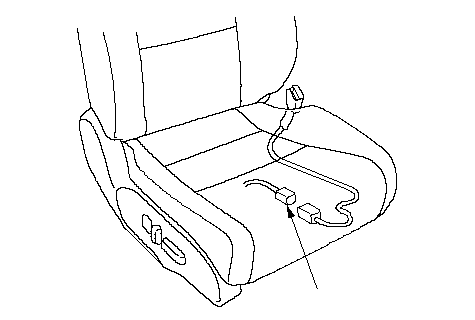

Отсоедините 2Р разъем жгута проводов сиденья пассажира (ЛРК) или водителя (ПРК) (А) от датчика замка правого бокового ремня безопасности.
-
Включите зажигание, повернув ключ в положение ON (II).
|
A
}
|
-

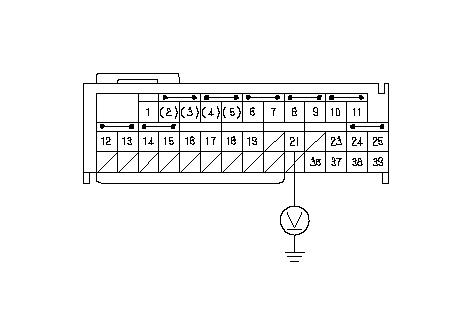

Измерьте напряжение между клеммой № 21 разъема В (39Р) блока SRS и "массой" кузова. Значение должно быть больше 10 В.
|
Соответствует ли напряжение допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в жгуте проводов сиденья пассажира (ЛРК) или водителя (ПРК), жгуте проводов блока SRS пола; замените неисправный жгут.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-

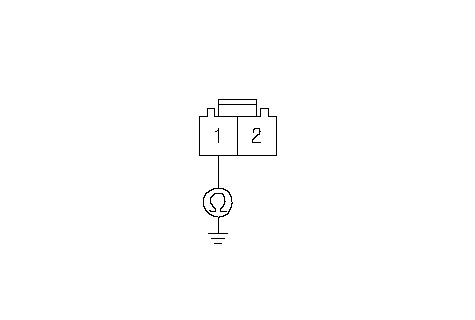

Измерьте сопротивление между клеммой №1 2Р разъема жгута проводов сиденья пассажира (ЛРК) или водителя (ПРК) и "массой" кузова. Сопротивление должно быть 0 - 1,0 Ω.
|
Соответствует ли сопротивление приведенному значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в жгуте проводов сиденья пассажира (ЛРК) или водителя (ПРК), жгуте проводов блока SRS пола; замените неисправный жгут.■
|
|
Сторона проводов клемм-выходов
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ СИДЕНЬЯ ПАССАЖИРА (модель ЛРК)
СИДЕНЬЯ ВОДИТЕЛЯ (модель ПРК)
}
|
