    • Поиск неисправностей по кодам (DTC):46-1x

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 46-1x (‘‘x'' может быть от 0 до 9 или от A до F):
    Нет сигнала от правого датчика бокового удара (вторичного)
    ПРИМЕЧАНИЕ:
    1. Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
    Высвечивается ли код неисправности 46-1x?
    ДА -
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

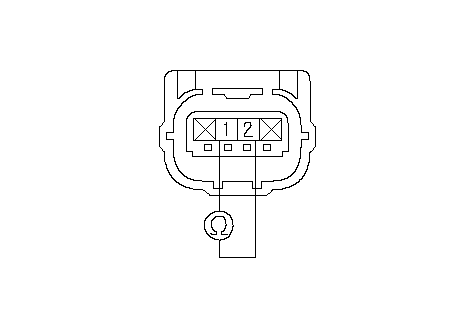

    1. Измерьте сопротивление между клеммами № 1 и № 2 разъема 2P жгута проводов блока SRS пола. Сопротивление должно быть не менее 1 МΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Замыкание в цепи жгута проводов блока SRS пола, замените этот жгут.■
    1. Измерьте сопротивление между клеммой № 1 2P разъема жгута проводов блока SRS пола и "массой" кузова, а также между клеммой № 2 и "массой" кузова. Сопротивление должно быть не менее 1 МΩ.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Замыкание на "массу" в цепи жгута проводов блока SRS пола, замените этот жгут.■
    1. Включите зажигание, повернув ключ в положение ON (II).

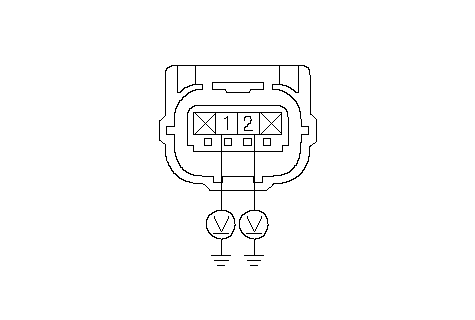

    1. Измерьте напряжение между клеммой № 1 2P разъема жгута проводов блока SRS пола и "массой" кузова, а также между клеммой № 2 и "массой" кузова. Напряжение должно быть не более 1,0 В.
    Соответствует ли напряжение допустимому значению?
    ДА -
    Перейдите к Этап 13 .
    НЕТ -
    Замыкание на силовой провод в цепи жгута проводов блока SRS пола, замените этот жгут.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

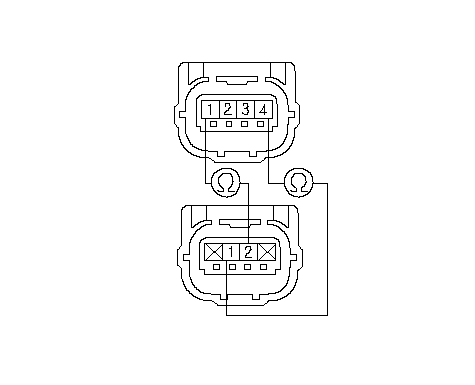

    1. Измерьте сопротивление между клеммой № 4 4Р разъема жгута проводов блока SRS пола и клеммой № 1 2Р разъема жгута проводов блока SRS пола, а также между клеммой № 1 4Р разъема жгута проводов блока SRS пола и клеммой № 2 2Р разъема жгута проводов блока SRS пола. Значение должно быть0-1,0 Ω.
    Соответствует ли сопротивление допустимому значению?
    ДА -
    Неисправен датчик правого бокового удара (второй) или блок SRS, замените датчик правого бокового удара (второй). Если проблема все еще существует, замените электронный блок SRS.
    НЕТ -
    Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
