Поиск неисправностей по кодам (DTC):34-1x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 34-1x (‘‘x'' может быть от 0, 2 до 9 или от A до F):

Разрыв в цепи газогенератора правой боковой шторки безопасности

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Высвечивается ли код неисправности 34-1x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

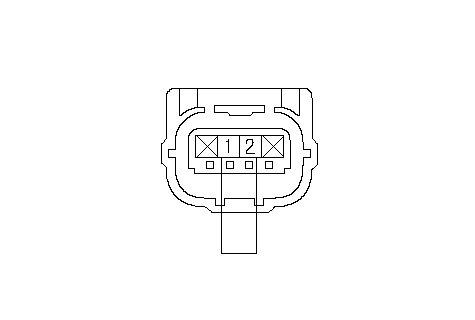

Установите провод-перемычку между клеммами № 1 и № 2 разъема 2P жгута проводов блока SRS пола.

Высвечивается ли код неисправности 34-1x?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Неисправна правая боковая шторка безопасности; замените правую боковую шторку безопасности. ■

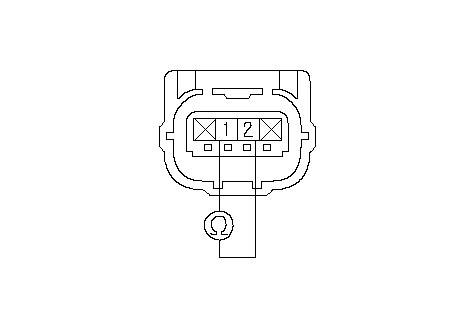

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема 2P жгута проводов блока SRS пола.

Непрерывно ли соединение?

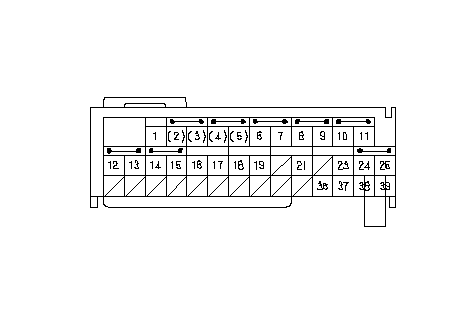

ДА	-	Неисправен блок SRS или плохой контакт разъема В (39P) блока SRS с блоком SRS. Проверьте соединение между разъемом и блоком системы подушек безопасности SRS. Если разъем в порядке, то следует заменить блок SRS. ■
НЕТ	-	Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
