Поиск неисправностей по кодам (DTC):43-1x
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 43-1x (‘‘x'' может быть от 0 до 9 или от A до F):
Нет сигнала от левого датчика бокового удара (первичного)
ПРИМЕЧАНИЕ:
-
-
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней,
обновите ПО блока SRS
и проведите повторную проверку.
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Высвечивается ли код неисправности 43-1x?
|
|
ДА
|
-
|
-
Если выводится код DTC 43-11, перейдите к
Этап 4
.
-
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-
-
-

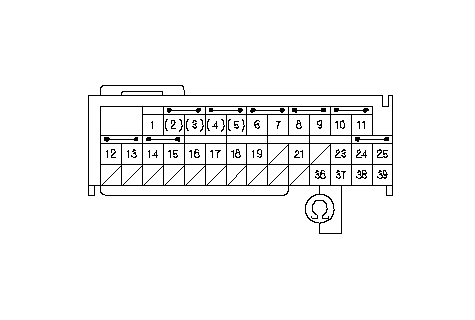

Измерьте сопротивление между клеммами № 36 и№ 37 разъема В (39Р) блока SRS. Сопротивление должно быть не менее 1 МΩ.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-

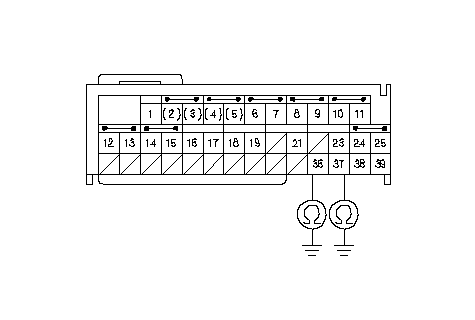

Измерьте сопротивление между клеммой № 36 разъема В (39P) блока SRS и "массой" кузова, и между клеммой № 37 и "массой" кузова. Сопротивление должно быть не менее 1 МΩ.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание на "массу" в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
-
-
Включите зажигание, повернув ключ в положение ON (II).
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-
Измерьте напряжение между клеммой № 36 разъема В (39P) блока SRS и "массой" кузова, и между клеммой № 37 и "массой" кузова. Напряжение должно быть не более 1,0 В.
|
Соответствует ли напряжение допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замыкание на силовой провод в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
}
|
-

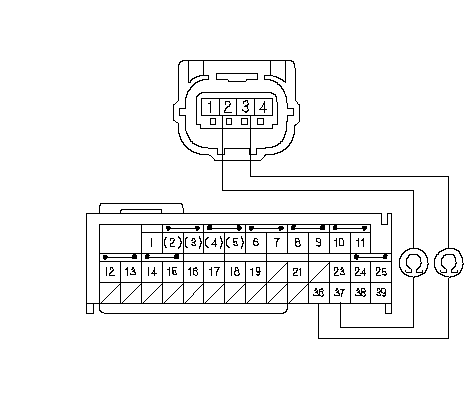

Измерьте сопротивление между клеммой № 2 4Р разъема жгута проводов блока SRS пола и клеммой № 37 разъема В (39Р) блока SRS, а также между клеммой № 3 4Р разъема жгута проводов блока SRS пола и клеммой № 36 разъема В (39Р) блока SRS. Сопротивление должно быть 0 - 1,0 Ω.
|
Соответствует ли сопротивление допустимому значению?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
|
РАЗЪЕМ В (39Р) БЛОКА SRS
Сторона проводов клемм-выходов
4Р РАЗЪЕМ ЖГУТА ПРОВОДОВ SRS ПОЛА
Сторона разъема клемм-выходов
}
|
