Поиск неисправностей по кодам (DTC):34-9x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 34-9x (‘‘x'' может быть от 0 до 9 или от A до F):

Замыкание на "массу" в цепи газогенератора правой боковой шторки безопасности

ПРИМЕЧАНИЕ:

Перед выполнением процедуры поиска неисправностей просмотрите Процедуры и предосторожности в системе SRS и общую информацию по поиску неисправностей.
Перед заменой блока SRS проверьте версию его программного обеспечения при помощи HDS. Если версия программного обеспечения не является последней, обновите ПО блока SRS и проведите повторную проверку.

Читается ли теперь код неисправности 34-9x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

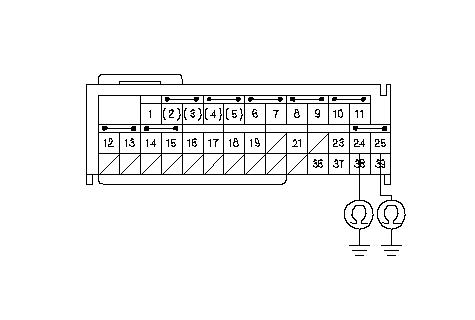

Проверьте соединение между клеммами № 24 и № 25 разъема В (39P) блока SRS и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Неисправен электронный блок SRS; замените его. ■

Проверьте соединение между клеммами № 24 и № 25 разъема В (39P) блока SRS и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Замыкание на "массу" в цепи жгута проводов блока SRS пола, замените этот жгут.■
НЕТ	-	Неисправна правая боковая шторка безопасности; замените правую боковую шторку безопасности. ■
