Поиск неисправностей по кодам (DTC):31-8x

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

DTC 31-8x (‘‘x'' может быть от 0 до 9 или от A до F):

Замыкание на силовой провод в цепи газогенератора левой боковой подушки безопасности

ПРИМЕЧАНИЕ:

Читается ли теперь код неисправности 31-8x?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Пропадающая неисправность, на момент проверки система исправна. Перейдите к разделу "Диагностика пропадающих неисправностей". Если указан другой код DTC, выполните поиск неисправностей по указанному коду.

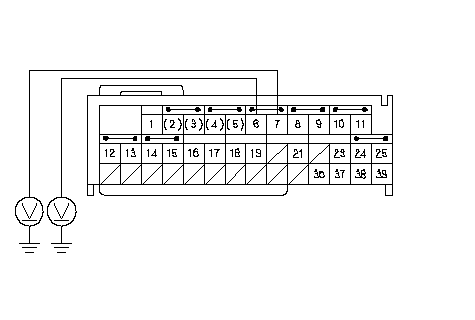

Измерьте напряжение между клеммами № 6 и № 7 разъема В (39P) блока SRS и "массой" кузова. Напряжение должно быть не более 0,5 В.

Соответствует ли измеренное значение напряжения допустимому значению?

ДА	-	Неисправен электронный блок SRS; замените его. ■
НЕТ	-	Перейдите к Этап 11 .

Измерьте напряжение между клеммами № 6 и № 7 разъема В (39P) блока SRS и "массой" кузова. Значение должно быть ниже 0,5 В.

Соответствует ли напряжение допустимому значению?

ДА	-	Неисправна левая боковая подушка безопасности; замените левую боковую подушку безопасности. ■
НЕТ	-	Замыкание на силовой провод в цепи жгута проводов блока SRS пола, замените этот жгут.■
