Поиск неисправностей по кодам (DTC):31-1x
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 31-1x (‘‘x'' может быть от 0, 2 до 9 или от A до F):
Разрыв в цепи газогенератора левой боковой подушки безопасности
ПРИМЕЧАНИЕ:
-
-
Поверните ключ зажигания в положение ON (II) и подождите 10 секунд.
-
|
Высвечивается ли код неисправности 31-1x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
-

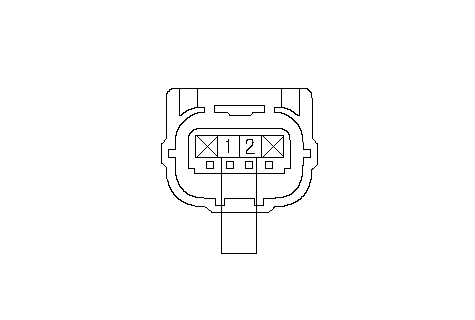

Установите провод-перемычку между клеммами № 1 и № 2 разъема 2P жгута проводов блока SRS пола.
-
-
|
Высвечивается ли код неисправности 31-1x?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
-
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА SRS
Сторона разъема клемм-выходов
ПРОВОД-ПЕРЕМЫЧКА
}
|
-

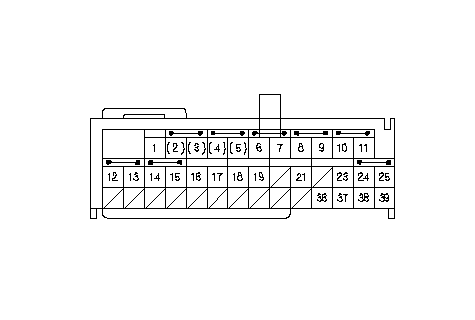

Установите провод-перемычку между клеммами № 6 и № 7 39Р разъема В блока SRS.
|
РАЗЪЕМ В (39Р) БЛОКА SRS
ПРОВОД-ПЕРЕМЫЧКА
Сторона проводов клемм-выходов
}
|
-

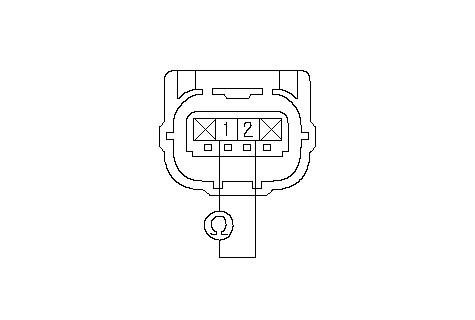

Проверьте неразрывность цепи между клеммами № 1 и № 2 разъема 2P жгута проводов блока SRS пола.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Разрыв в цепи жгута проводов блока SRS пола, замените этот жгут.■
|
|
2Р РАЗЪЕМ ЖГУТА ПРОВОДОВ ПОЛА SRS
Сторона разъема клемм-выходов
}
|
