Поиск неисправностей по кодам DTC: 2703
Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
|
DTC 2703:
Aircon Diag
ПРИМЕЧАНИЕ:
-
Проверьте коды DTC для B-CAN и до начала поиска неисправностей исправьте их.
-
-
Если в памяти "Error History" отображается код "Soft Error" или "Hard Error/ Soft Error" желтым цветом, выберите "Save" до команды "Clear".
-
Если в система кондиционирования воздуха присутствуют неисправности, проведите недавно выполненный поиск неисправностей в системе кондиционирования воздуха.
-
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
-
Проверьте системные связи.
|
Иконка "Aircon'' красная?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Временная неисправность; система в данное время исправна.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините разъем В (32P) навигационного блока.
-
Соедините клеммы № 4, № 20 и № 21 разъема B (32P) блока навигации проводами-перемычками.
-
Включите зажигание, повернув ключ в положение ON (II).
-
|
Индикатор HEAT/VENT горит постоянно, остальные индикаторы мигают?
|
-
Поверните замок зажигания в положение LOCK (0), затем отсоедините провод-перемычку.
-
Отсоедините разъем В (12Р) блока климат-контроля.
|

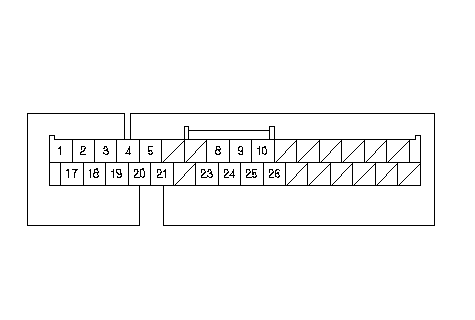

РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
AC SI
(ORN)
AC CLK1
(BRN)
AC SO1
(PUR)
ПРОВОД-ПЕРЕМЫЧКА
ПРОВОД-ПЕРЕМЫЧКА
AC SI
(ORN)
}
|
-
Соедините клеммы № 7, № 8 и № 9 разъема B (12P) блока климат-контроля проводами-перемычками.
|

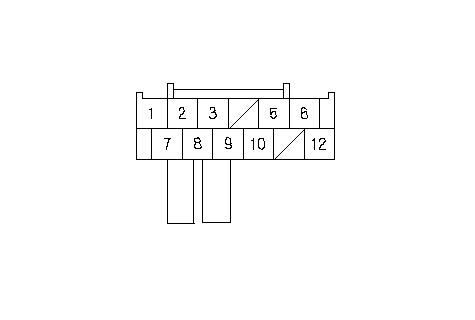

(12P) РАЗЪЕМ В БЛОКА КЛИМАТ-КОНТРОЛЯ
Сторона проводов клемм-выходов
AC SI
(LT GRN)
AC CLK1
(RED)
AC SO1
(BRN)
ПРОВОД-ПЕРЕМЫЧКА
ПРОВОД-ПЕРЕМЫЧКА
}
|
-
Проверьте неразрывность цепи между клеммами № 4, № 20 и № 21 разъема В (32Р) блока управления навигацией и "массой" по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком управления навигацией и блоком климат-контроля.■
|
-
Отсоедините провод-перемычку.
|
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
AC SI
(ORN)
AC CLK1
(BRN)
AC SO1
(PUR)
}
|
-

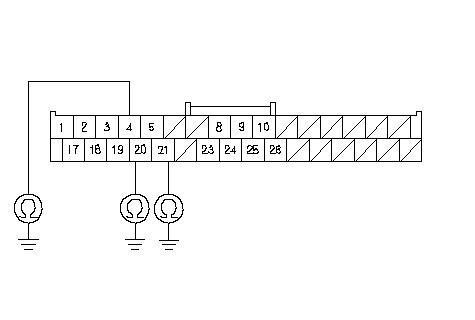

Проверьте неразрывность цепи между клеммами № 4, № 20 и № 21 разъема В (32Р) блока управления навигацией и "массой" по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" между блоком управления навигацией и блоком климат-контроля.■
|
|
НЕТ
|
-
|
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
AC SI
(ORN)
AC CLK1
(BRN)
AC SO1
(PUR)
}
|
-

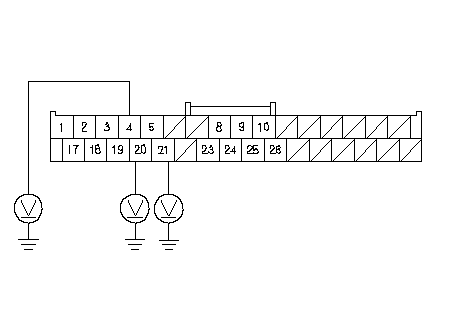

Измерьте напряжение в цепи между клеммами № 4, № 20 и № 21 разъема В (32Р) блока управления навигацией и "массой" по отдельности.
|
ДА
|
-
|
Устраните замыкание на силовой провод в цепи между блоком управления навигацией и блоком климат-контроля.■
|
|
НЕТ
|
-
|
|
-
Включите зажигание, повернув ключ в положение ON (II).
|
РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
AC SI
(ORN)
AC CLK1
(BRN)
AC SO1
(PUR)
}
|
-
Проверьте неразрывность цепи между клеммами разъема В (32Р) блока управления навигацией в соответствии с таблицей.
|
От клеммы
|
К клеммам
|
|
B4 (ORN)
|
B20 (PUR), B21 (BRN)
|
|
B20 (PUR)
|
B21 (BRN)
|
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание в цепи между блоком управления навигацией и блоком климат-контроля.■
|
|
НЕТ
|
-
|
|
|

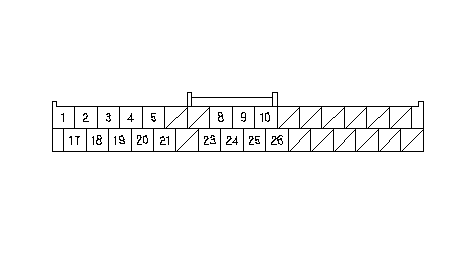

РАЗЪЕМ B (32P) БЛОКА СИСТЕМЫ НАВИГАЦИИ
Сторона проводов клемм-выходов
}
|
