DTC U0029:
Неисправность мультиплексной линии F-CAN
ПРИМЕЧАНИЕ: Убедитесь, что прибор HDS соединен с системами автомобиля и ECM/PCM. Если нет, осуществите поиск неисправностей в цепи DLC:
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Выводится ли код DTC U0029?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и соединений проводов, а также изношенные/замкнутые провода. Если цепи исправны,
проверьте состояние аккумулятора
и зарядной системы.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините соответствующие разъемы от каждого блока управления в таблице. Сотрите все коды DTC, затем, после отсоединения каждого блока, проверьте коды DTC заново.
|
Электронный блок управления
|
Разъем
|
|
Компьютер ECM/PCM
|
Двигатель R20A3: Разъем А (44P)
Двигатель K24Z3: Разъем А (49P)
|
|
Блок подушек безопасности (SRS)
|
Разъем А (39P)
|
|
Модуль управления приборами
|
32P разъем
|
|
Блок модулятора давления VSA,
|
32P разъем
|
|
Навигационный блок
*1
|
32P разъем
|
|
Блок управления EPS
|
28P разъем
|
|
Датчик курсового угла/поперечного ускорения автомобиля
|
разъем 4Р
|
|
Блок управления АСС
*2
|
20P разъем
|
|
Блок Е-преднатяжителя
*2
|
Разъем В (14P)
|
|
Блок LKAS
*3
|
Разъем 26Р
|
|
*1:
|
С навигацией
|
|
*2:
|
С ACC
|
|
*3:
|
С LKAS
|
|
Код DTC U0029 указан с каждым отсоединенным блоком по отдельности?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените блок управления, который был отсоединен, когда код DTC U0029 не обнулялся.■
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините каждый разъем блока управления в таблице.
|
Электронный блок управления
|
Разъем
|
|
Компьютер ECM/PCM
|
Двигатель R20A3: Разъем А (44P)
Двигатель K24Z3: Разъем А (49P)
|
|
Блок подушек безопасности (SRS)
|
Разъем А (39P)
|
|
Модуль управления приборами
|
32P разъем
|
|
Блок модулятора давления VSA,
|
32P разъем
|
|
Навигационный блок
*1
|
32P разъем
|
|
Блок управления EPS
|
28P разъем
|
|
Датчик курсового угла/поперечного ускорения автомобиля
|
разъем 4Р
|
|
Блок управления АСС
*2
|
20P разъем
|
|
Блок Е-преднатяжителя
*2
|
Разъем В (14P)
|
|
Блок LKAS
*3
|
Разъем 26Р
|
|
*1:
|
С навигацией
|
|
*2:
|
С ACC
|
|
*3:
|
С LKAS
|
-
Отсоедините систему HDS от разъема передачи данных.
-

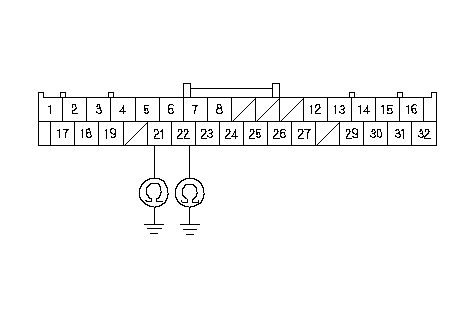

Проверьте, есть ли соединение с "массой" клемм № 21 и № 22 32Р разъема модуля управления приборами по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Замыкание на "массу" в проводе.■
|
|
НЕТ
|
-
|
|
|
