    • Поиск неисправностей по кодам (DTC): 113

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 113:
     Потеря связи с модулем управления приборами
    Исправен ли модуль управления приборами?
    ДА -
    Перейдите к Этап 2 .
    НЕТ -
    Замените модуль управления приборами.■
    1. Поверните ключ замка зажигания в положение ON (II) и главный переключатель в положение ON.
    Код DTC 113 все еще горит?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность. На момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 20Р разъем от блока адаптивного круиз-контроля (ACC).
    1. Разъедините 32Р разъем блока управления приборами.

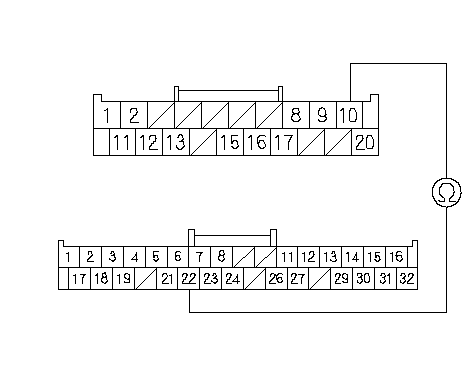

    1. Проверьте непрерывность цепи между клеммой № 10 20Р разъема блока адаптивного круиз-контроля (ACC) и клеммой № 22 разъема 32Р модуля управления приборами.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв в цепи между блоком ACC и ветвью линии F-CAN (CANH).■
    1. Проверьте непрерывность цепи между клеммой № 20 20Р разъема блока адаптивного круиз-контроля (ACC) и клеммой № 21 разъема 32Р модуля управления приборами.
    Непрерывно ли соединение?
    ДА -
    Проверьте надежность контакта и крепления клемм. Если соединения в порядке, обновите блок АСС, затем проверьте заново. Если блок АСС уже был обновлен, замените блок АСС. ■
    НЕТ -
    Устраните разрыв в цепи между блоком ACC и ветвью линии F-CAN (CANL).■
