Поиск неисправностей по кодам DTC: 80, 83, 84, 85, 86, 87, 88, 89, 91, 93, 94, 95, 96, 99, 101

Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2

Как определить неисправность по коду DTC

Проверьте и сотрите коды неисправности DTC с помощью HDS.

Перед поиском неисправностей проверьте и запишите следующее:

Спросите клиента, при каких условиях проявилась неисправность, и при поиске неисправности попытайтесь воспроизвести те же самые условия.
Если присутствовал код DTC, но индикатор АСС не загорелся и не было выявлено никаких симптомов во время пробной поездки, проверьте ослабленные контакты или крепления клемм на всех разъемах, связанных с цепью, в которой вы выполняете поиск неисправности.
После поиска неисправностей или после ремонта очистите коды DTC и проведите проверочную поездку в тех же условиях, при которых появились DTC. Убедитесь, что индикатор AСС не загорается.

Система адаптивного круиз-контроля (ACC) иногда останавливает управление из-за условий окружающей среды (погода, состояние дороги, состояние управления и т. д.). В таких случаях могут храниться коды DTC.

Коды DTC могут храниться, даже если система в порядке:

Индикатор АСС не включился

DTC 80: Запрос переключения на повышенную передачу или на пониженную передачу

Загорается индикатор как переключения на повышенную передачу, так и на пониженную передачу, чтобы предупредить вас о своевременном переключении. Следуйте указаниям.

DTC 83: Нестабильное направление радара миллиметровых волн

Движение за целевым автомобилем, которое вызвало нестабильный прием сигналов.

DTC 84: Преследуемый автомобиль становится ближе, чем пределы определения радара миллиметровых волн.

Целевой автомобиль резко затормозил и т. д.

DTC 85: Чрезмерное движение по грубой или зигзагообразной дороге или неисправна система VSA

DTC 86: Нестандартное давление в шинах

Ненормальное давление в шине, спущенная шина.

DTC 87: Управление тормозами адаптивного круиз-контроля (АСС) временно прервано

Тормоза АСС работают без перерыва или управление тормозами АСС временно прервано ошибкой линии коммуникации, обнаруженной между блоком АСС и блоком управления-модулятора VSA.

DTC 88: Радар миллиметровых волн находится за пределами области определения

Высокая температура блока радара миллиметровых волн, низкое напряжение блока радара миллиметровых волн или вне зоны определения.

DTC 89: Вращение передних колес

DTC 91: Пробуксовывание, проскальзывание или скачкообразные движения рулевого колеса автомобиля.

DTC 93: Проблемы с передними покрышками

Разный диаметр шин, спущенные шины или дифференциал высокого давления воздуха.

DTC 94: Проблемы с задними покрышками

Разный диаметр шин, спущенные шины или дифференциал высокого давления воздуха.

DTC 95: Слишком высокое напряжение источника питания

DTC 96: Слишком низкое напряжение источника питания

DTC 99: Нестандартное ускорение/торможение

Определяет ускорение или торможение, которое выходит за пределы нормальной работы системы.

DTC 101: Заднее колесо заблокировано

Применено движение со стояночным тормозом или стояночный тормоз застрял.

Обновление блока адаптивного круиз-контроля (ACC)

Требуются специальные инструменты

Прибор проверки шаблонов системы диагностики Honda (HDS)
Модуль интерфейса Honda (HIM) и рабочая станция iN с HDS и обновлением программного обеспечения CM
Карманный пробник HDS
GNA600 и рабочая станция iN с HDS и обновлением программного обеспечения CM

(Любое из выше представленных устройств обновления будет работать.)

ПРИМЕЧАНИЕ:

Примените эту процедуру, когда необходимо обновить блок АСС во время процедуры поиска неисправностей.
Убедитесь, что на HDS/HIM установлено самое последнее программное обеспечение.
Перед обновлением программного обеспечения блока АСС убедитесь, что аккумулятор автомобиля полностью заряжен.
Никогда не поворачивайте ключ зажигания в положение LOCK (0) или ACC (I) при обновлении. Если появилась проблема с обновлением, оставьте зажигание включенным в положении ON (II).
Чтобы исключить выход из строя блока АСС, не включайте в ходе процедуры обновления данных никакого электрооборудования (фары, аудиосистему, тормозную систему, кондиционер воздуха, люк крыши (если оборудован), электрические дверные замки и т.д.).
Чтобы быть твердо уверенным, что установлена последняя версия программного обеспечения, проводите обновление содержимого памяти блока АСС всегда, когда временно устанавливается другой блок АСС, или при замене блока.
Вы не можете обновить данные блока АСС с помощью программы, которая в нем уже установлена. Компьютер воспринимает только новые программы.
Если вы хотите провести диагностику модуля интерфейса Honda (HIM), поскольку загорелся красный сигнализатор модуля HIM (#3), или он мигал в ходе процедуры обновления данных, оставьте зажигание включенным (положение II), когда вы будете отсоединять модуль HIM от разъема информационной связи (DLC). Это предотвратит выход из строя блока АСС.

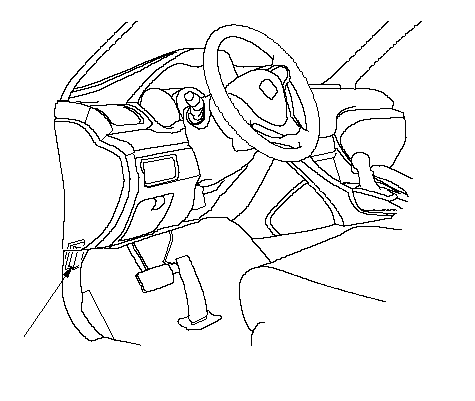

Подсоедините прибор HDS к разъему передачи данных (DLC) (А).

Включите зажигание (положение ON (II)), но не запускайте двигатель.

Убедитесь, что система HDS взаимодействует с автомобилем и с блоком ACC. Если не взаимодействует, осуществите поиск неисправностей в цепи DLC.

Выберите программу обновления и следуйте указаниям на экране для обновления блока АСС.

Если программное обеспечение блока АСС самое новое, отсоедините HDS или HIM от DLC и вернитесь к предыдущей процедуре. Если программное обеспечение блока АСС не является самым новым, следуйте инструкциям на экране.

ПРИМЕЧАНИЕ: Если вы столкнулись с проблемой во время выполнения процедуры обновления (программирование занимает 15 минут, строка состояния заходит за 100 ‰,иммобилайзер или D мигает, таблица HDS зависает и т.д.) выполните следующие шаги для минимизации вероятности повреждения блока АСС :
- Оставьте зажигание включенным в положении ON (II).
- Подсоедините перемычку аккумулятора (но не подсоединяйте зарядку аккумулятора).
- Выключите HDS.
- Отсоедините прибор HDS от разъема передачи данных (DLC)
- Перезапустите HDS.
- Подсоедините HDS к DLC и попробуйте выполнить процедуру обновления заново.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините прибор HDS от разъема передачи данных (DLC).
