    • Коды поиска неисправностей (DTC): 61

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    DTC 61:
     Ошибка связи радара миллиметровых волн
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Наблюдайте за индикаторами АСС и CMBS.
    Включились ли индикаторы?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 61 все еще горит?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. Если коды DTC отсутствуют, значит в данное время система в порядке.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель № 2 (7,5 А) в блоке реле и предохранителей, под панелью приборов со стороны водителя.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените предохранитель и повторите проверку.■
    1. Отсоедините 5Р разъем от радара миллиметровых волн.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте напряжение между клеммой № 1 5Р разъема радара миллиметровых волн и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -
    Устраните разрыв в проводе между радаром миллиметровых волн и предохранителем № 22 (7,5 А) в блоке реле и предохранителей под панелью приборов со стороны водителя.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

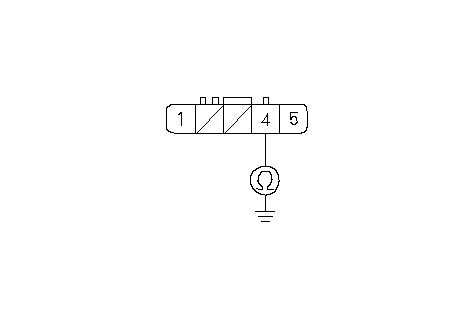

    1. Проверьте непрерывность соединения между клеммой № 4 5Р разъема радара миллиметровых волн и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 12 .
    НЕТ -
    1. Поверните ключ замка зажигания в положение ON (II) и главный переключатель в положение ON.

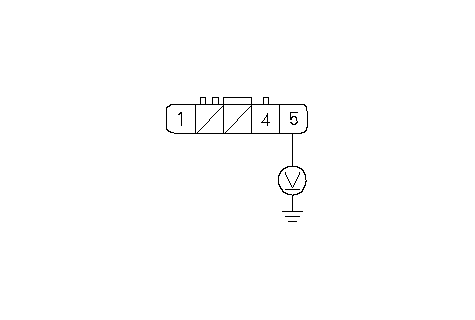

    1. Проверьте напряжение между клеммой № 5 5Р разъема радара миллиметровых волн и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 18 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 20Р разъем блока АСС.
    1. Включите зажигание, повернув ключ в положение ON (II).

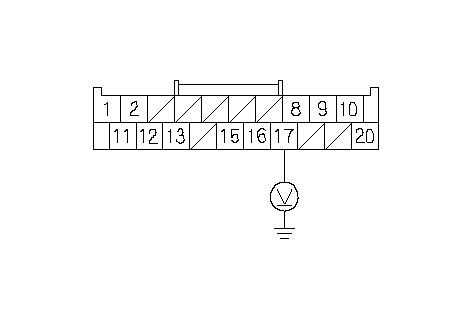

    1. Измерьте напряжение между клеммой № 17 20Р разъема блока АСС и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните разрыв в проводе между блоком адаптивного круиз-контроля (АСС) и радаром миллиметровых волн.■
    НЕТ -
    Проверьте надежность контакта и крепления клемм. Если соединения в порядке, обновите блок АСС, затем проверьте заново. Если блок АСС уже был обновлен, замените блок АСС, затем перейдите к Этап 18 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).

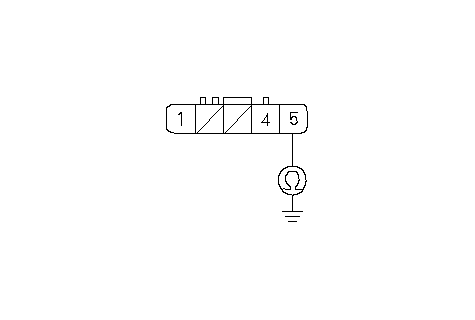

    1. Проверьте непрерывность соединения между клеммой № 5 5Р разъема радара миллиметровых волн и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в проводе между блоком адаптивного круиз-контроля (АСС) и радаром миллиметровых волн.■
    НЕТ -
    Проверьте надежность контакта и крепления клемм. Если соединения в порядке, обновите блок АСС, затем проверьте заново. Если блок АСС уже был обновлен, замените блок АСС. ■
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Наблюдайте за индикаторами АСС и CMBS.
    Включились ли индикаторы?
    ДА -
    Перейдите к Этап 23 .
    НЕТ -
    Временная неисправность; система в данное время исправна.■
    Код DTC 61 все еще горит?
    ДА -
    Проверьте надежность контакта и крепления клемм. Если соединения в порядке, замените радар миллиметровых волн. После замены выполните процедуру нацеливания радара миллиметровых волн. ■
    НЕТ -
    Проведите поиск неисправностей по показанным кодам DTC. Если коды DTC отсутствуют, значит в данное время система в порядке.■
