    • Снятие и установка блока реле и предохранителей под панелью приборов (MICU водителя)

    Применимость для следующих годов выпуска и кузовов: 2009, CU1, CU2
    ПРИМЕЧАНИЕ: Компоненты системы SRS расположены в этой области. Ознакомьтесь с расположением компонентов SRS и мерами безопасности и правилами выполнения операций , прежде чем начать ремонт или обслуживание.
    Снятие

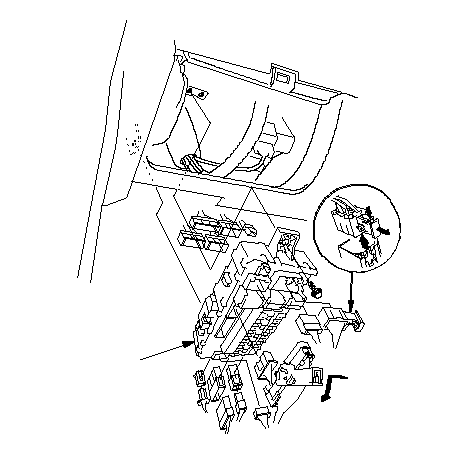

    1. Отсоедините разъемы блока предохранителей и реле под панелью приборов со стороны водителя (А).
    1. Выкрутите болт (-ы) крепления и отделите блок предохранителей и реле под панелью приборов со стороны водителя от кузова.
    1. Отсоедините разъемы от задней части блока реле/предохранителей под приборной панелью со стороны водителя и выньте сам блок.
    1. Снимите реле, осторожно поддев их снизу.
      ПРИМЕЧАНИЕ: Не пользуйтесь плоскогубцами. Плоскогубцы могут повредить реле, что может вызвать остановку или отказ в работе двигателя.
    Установка
    1. Установите реле и присоедините разъемы блока предохранителей и реле под панелью приборов со стороны водителя и установите блок предохранителей и реле под панелью приборов со стороны водителя, выполняя операции в порядке, обратном снятию.
    1. Устанавливайте снятые элементы, выполняя операции в обратном порядке.
    1. ПРИМЕЧАНИЕ: Блок иммобилайзера встроен в модуль MICU со стороны водителя. Он является частью блока реле/предохранителей под панелью приборов. Из-за такой конструкции блок иммобилайзера должен быть зарегистрирован, иначе автомобиль будет невозможно завести.
    1. Убедитесь, что все системы работают нормально.
